| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE ISO |
| मॉडल संख्या: | चोटी |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 10 ~ 20days |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 30 प्रति माह |
| आयाम: | 810*610*1055mm | मापने की सीमा: | 300*200*200 मिमी |
|---|---|---|---|
| शुद्धता: | 3+l/200um | repeatability: | 3um |
| वज़न: | 330 किलो | कैमरा: | औद्योगिक ग्रेड सीसीडी कैमरा |
| लेंस: | 0.7-4.5x | कार्य दूरी: | 108 मिमी |
| रेखीय संकल्प: | 0.0005 मिमी | गारंटी: | 24 माह |
| प्रमुखता देना: | कॉम्पैक्ट प्रकार दृष्टि माप प्रणाली,सीएनसी विजन मापने प्रणाली,CE दृष्टि मापने प्रणाली |
||
ऑप्टिकल माप उपकरण एक उपकरण है जिसका उपयोग माइक्रोन स्तर तक सटीकता के साथ सटीक भौतिक आयाम मापने के लिए किया जाता है। यह दृष्टि मापने वाली मशीन वर्कपीस छवियों को कैप्चर करने, छवि पिक्सेल का विश्लेषण करने और उन्नत मापने वाले सॉफ़्टवेयर का उपयोग करके 2 डी आयामों की गणना करने के लिए कैमरा तकनीक का उपयोग करती है।

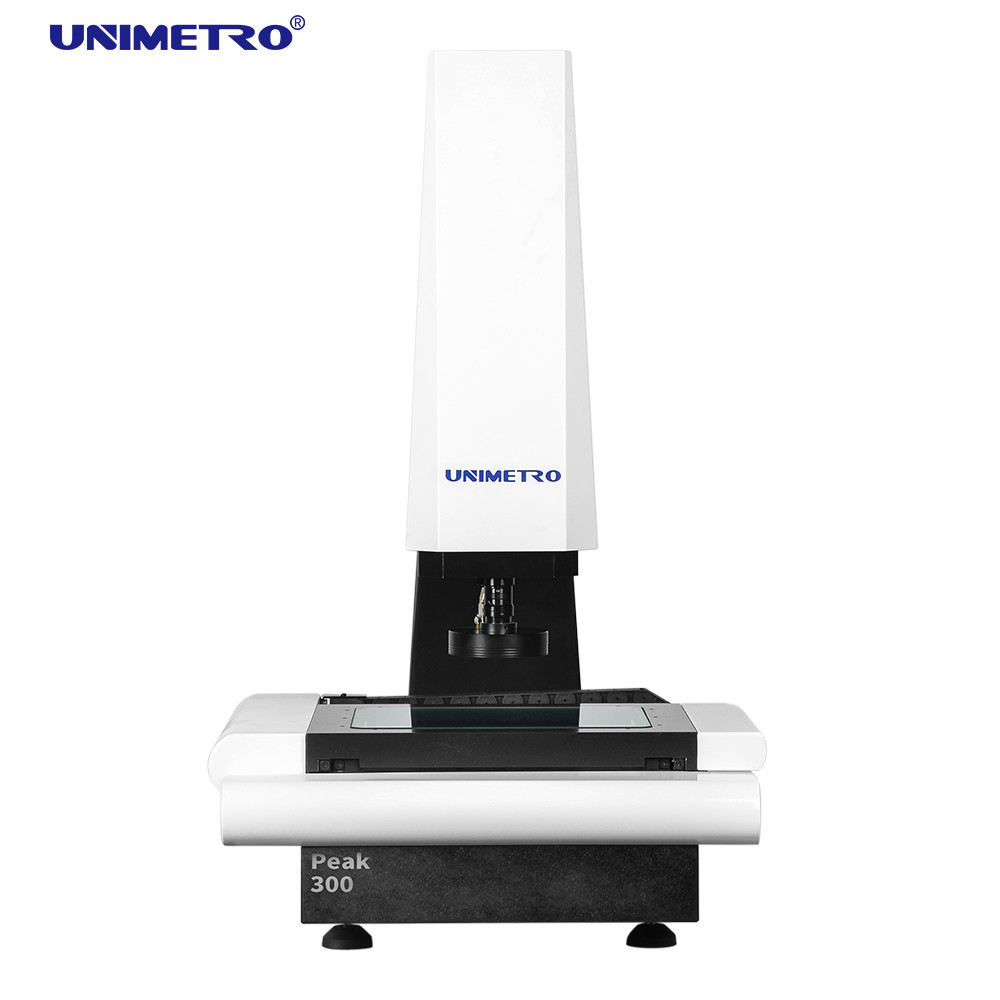

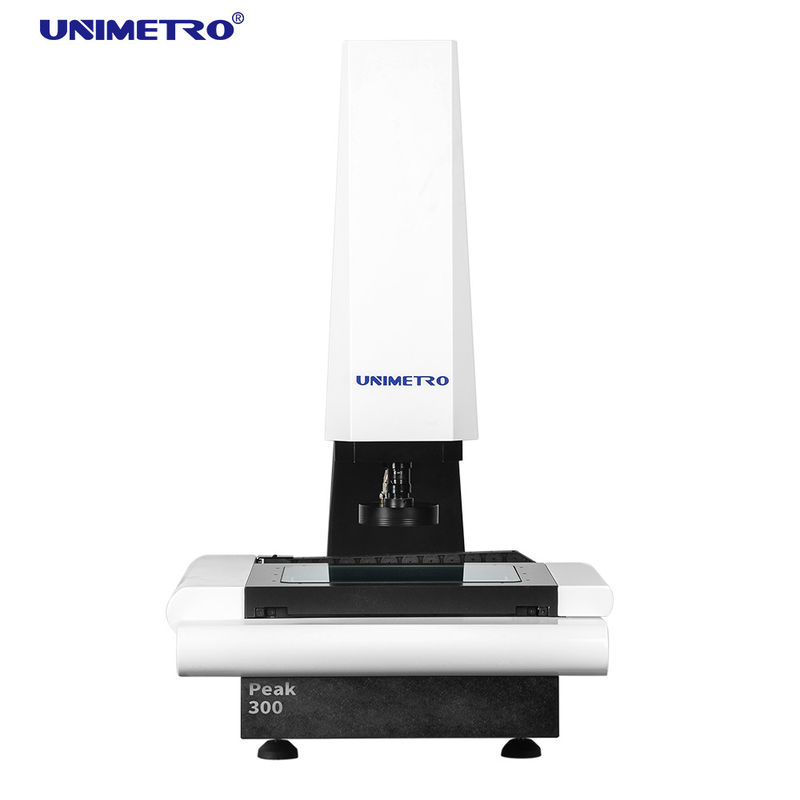

सीएनसी ऑप्टिकल माप उपकरण एक शक्तिशाली आयाम मापने वाला उपकरण है जिसे बड़े पैमाने पर उत्पादन गुणवत्ता नियंत्रण प्रक्रियाओं के लिए डिज़ाइन किया गया है। शक्तिशाली सॉफ्टवेयर के साथ कॉन्फ़िगर किया गया है जो मापने की प्रक्रिया को प्रोग्राम करने योग्य बनाता है, उपयोगकर्ता पूरी तरह से स्वचालित प्रक्रियाओं के माध्यम से उच्च मात्रा में उत्पाद माप प्राप्त कर सकते हैं। PEAK श्रृंखला ऑप्टिकल माप उपकरण UNIMETRO द्वारा विकसित पूर्ण स्वचालित सीएनसी विज़न सिस्टम का एक किफायती मॉडल है।
सरल और एकीकृत डिज़ाइन उच्च माप सटीकता और इष्टतम प्रदर्शन को बनाए रखते हुए लागत प्रभावी विनिर्माण को सक्षम बनाता है। प्रतिस्पर्धी मूल्य पर पूरी तरह से सीएनसी दृष्टि मापने वाली मशीन के साथ उपयोगकर्ताओं को उच्च दक्षता और श्रम लागत बचत से लाभ होता है।
UNIMETRO INSPECT3D सॉफ़्टवेयर में एक उपयोगकर्ता-अनुकूल इंटरफ़ेस है जो तेज़ और सटीक माप के लिए शक्तिशाली कार्यक्षमता प्रदान करते हुए सीखना आसान है। सॉफ्टवेयर पूर्ण अंग्रेजी भाषा यूआई प्रदान करता है और अतिरिक्त भाषा विकास का समर्थन करता है।
| नमूना | शिखर 300 | शिखर 400 |
|---|---|---|
| आयाम (मिमी) (एल*डब्ल्यू*एच) | 850*650*1060 | 1000*800*1080 |
| मापने की सीमा (मिमी) (X*Y*Z) | 300*200*200 | 400*300*200 |
| सटीकता (μm) | 3+एल/200 | 3+एल/200 |
| पुनरावृत्ति (μm) | 3 | 3 |
| वजन (किलो) | 120 | 150 |
| कैमरा | औद्योगिक ग्रेड एनालॉग सीसीडी कैमरा और SV2000E वीडियो कार्ड | |
| लेंस | मैनुअल डेंटेड ज़ूम लेंस 0.7-4.5X / 0.7-4.5X सिग्नल फीडबैक के साथ मैनुअल ज़ूम लेंस (वैकल्पिक) / ऑटो ज़ूम लेंस (वैकल्पिक) | |
| बढ़ाई | 18-188X (कैमरा और लेंस के अलग-अलग संयोजन से अलग-अलग आवर्धन सीमा होती है) | |
| FOV | 8.1-1.3 मिमी (कैमरा और लेंस का अलग-अलग संयोजन अलग-अलग FOV रेंज की ओर ले जाता है) | |
| कार्य दूरी | 108 मिमी | |
| रैखिक तराजू संकल्प | 0.0005मिमी | |
| रोशनी | प्रोग्रामेबल 3 रिंग्स, 8 सेक्शन सरफेस रिंग लाइट, प्रोग्रामेबल पैरेलल कंटूर लाइट | |
