| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | वह श्रृंखला |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 20 ~ 25days |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
| प्रोडक्ट का नाम: | दृश्य मापने की मशीन | आयाम: | 1700*1180*1750 |
|---|---|---|---|
| मापने की सीमा: | 600 * 500 * 200 मिमी | सटीकता मापना: | 2.5+एल/200UM |
| repeatability: | 2.5um | रैखिक स्केल संकल्प: | 0.1um/0.5um |
| ड्राइविंग सिस्टम: | सीएनसी नियंत्रण | रोशनी: | 5 रिंग्स 8 सेक्शन एलईडी लाइटल एलईडी लाइट |
| प्रमुखता देना: | सॉफ्टवेयर कंट्रोल विजुअल मेजरमेंट मशीन,सॉफ्टवेयर कंट्रोल VMZ,विजुअल मेजरमेंट मशीन VMZ |
||

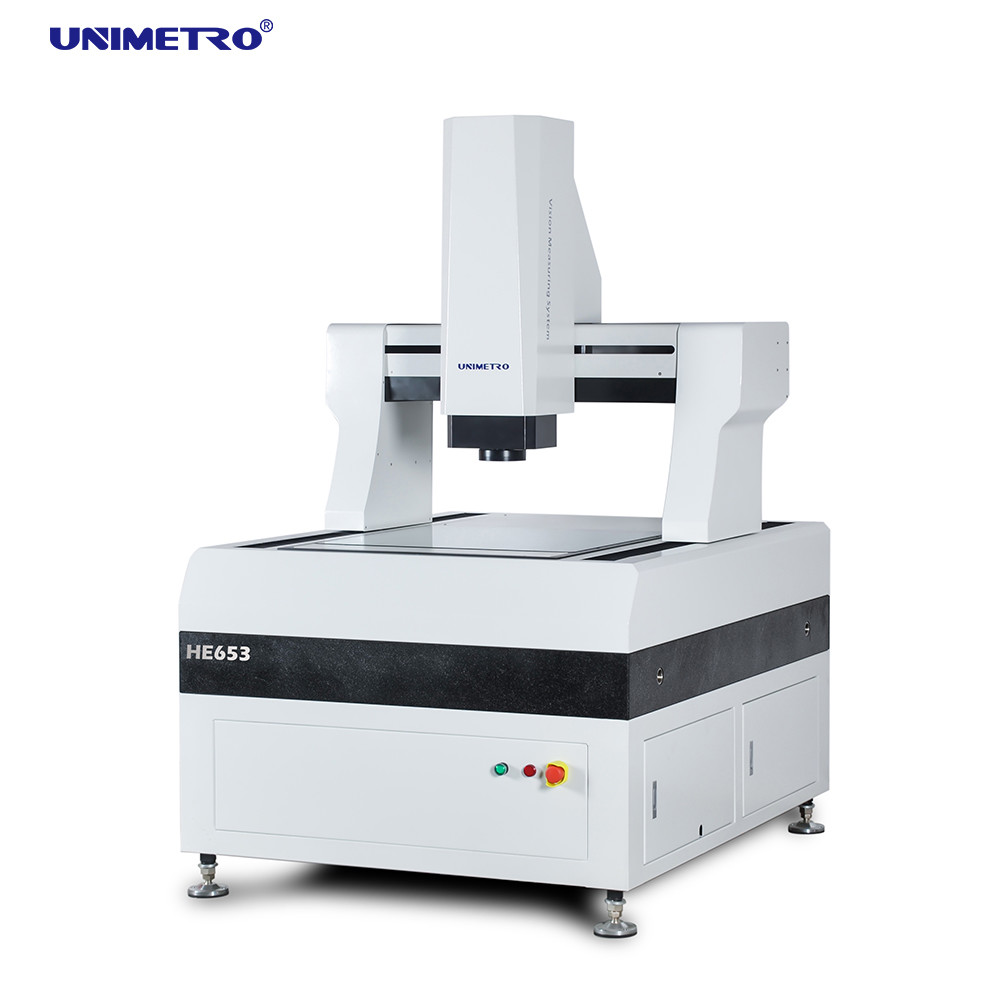

एचई श्रृंखला गैन्ट्री प्रकार सीएनसी दृश्य माप मशीन विशेष रूप से उच्च परिशुद्धता और बड़े पैमाने पर माप के लिए बनाया गया है।यह माप काम तय रखने के लिए पूरी तरह से बंद मोबाइल पुल संरचना को अपनाता हैयह विभिन्न उत्पादों के ज्यामितीय मापदंडों का प्रभावी ढंग से पता लगाने के लिए उच्च परिशुद्धता और उच्च दक्षता कार्बनिक रूप से जोड़ती है। वर्तमान में यह मुख्य रूप से पीसीबी सर्किट बोर्ड में उपयोग किया जाता है,तांबा लेपित लेमिनेट, फ्लैट ग्लास, लिक्विड क्रिस्टल मॉड्यूल, चाकू मोल्ड, इन्सुलेशन सामग्री, सटीक शीट धातु और अन्य उद्योग।
वर्णन
दृश्य माप मशीन ---- उच्च कठोर संरचना डिजाइन
>> पूरे बंद फ्रेम चल पुल संरचना को अपनाया जाता है, स्थिर माप कार्य टुकड़ा, बड़ी असर क्षमता, और अच्छा गति प्रदर्शन।
उच्च कठोरता और उच्च परिशुद्धता यांत्रिक संरचना सुनिश्चित करने के लिए यांत्रिक डिजाइन में परिमित तत्व विश्लेषण प्रौद्योगिकी का परिचय।
ग्रेड 000 ग्रेनाइट आधार, उच्च शक्ति, संक्षारण प्रतिरोध और अच्छी स्थिरता।
>> एल्यूमीनियम ऑक्साइड सतह उपचार कार्य तालिका, तेजी से और लचीला कार्रवाई नियंत्रण, टिकाऊ और सुंदर।
दृश्य मापने की मशीनउच्च ---- सटीक विन्यास
>> RENISHAW खुला ग्रिटिंग शासक, संकल्प 0.5um, उच्च परिशुद्धता और अच्छी स्थिरता.
>> परिशुद्धता रैखिक गाइड रेल, ग्राइंडर के गेंद पेंच और एसी सर्वो मोटर मशीन प्रणाली की स्थिति सटीकता की स्थिरता सुनिश्चित करते हैं।
>> 2 एम पिक्सेल उच्च परिभाषा रंग गिगा डिजिटल कैमरा स्पष्ट अवलोकन और स्थिर माप की आवश्यकताओं को पूरा करता है।
>> 6.5X हाई डेफिनिशन ऑप्टिकल लेंस, सटीक ऑटोमैटिक ज़ूम, तेज़ पिक्सेल कैलिब्रेशन।
>> प्रोग्राम करने योग्य 5-रिंग 8-सेक्शन एलईडी सतह प्रकाश स्रोत, समानांतर एलईडी समोच्च प्रकाश स्रोत प्रणाली।
>> पूर्ण अक्ष स्वचालित नियंत्रण, एसी पूर्ण बंद लूप सर्वो मोटर ड्राइव।
विजुअल मापने की मशीन 3D माप के लिए वैकल्पिक मल्टी-सेंसर
एचई श्रृंखला की बड़ी गैन्ट्री प्रकार की विजुअल माप मशीन को व्यापक 2 डी / 3 डी समग्र माप के लिए विभिन्न प्रकार के 3 डी सेंसर से लैस किया जा सकता है।यह गैर संपर्क सेंसर जैसे जांच और लेजर से भी लैस किया जा सकता है।यह RENSHAW पूर्ण श्रृंखला जांच ब्रैकेट का भी समर्थन करता है, ताकि उपयोगकर्ता एक डिवाइस पर पूर्ण पैमाने पर माप के स्वचालित परिवर्तन को पूरा कर सकें, जिससे उत्पादकता में काफी सुधार हो सके।
पैरामीटर
| मॉडल | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| एक्स,वाई यात्रा ((मिमी) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Z-अक्ष यात्रा ((मिमी) | 200 ((ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है) | |||||
| लोड क्षमता | लगभग 35 किलो | |||||
| आयाम (मिमी) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| वजन ((किलो) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| संकल्प | 0.5μm ((विकल्प के लिए 0.1μm) | |||||
| कैमरा | 2M HD GIGA डिजिटल कैमरा | |||||
| ज़ूम लेंस | पेशेवर ऑटो ज़ूम लेंस ज़ूम लेंस का आवर्धनः 1~10X | |||||
| वीडियो आवर्धन | 18~195X | |||||
| (चयनित कैमरे के विभिन्न मॉडलों के अनुसार, इसका आवर्धन बदल जाएगा; वास्तविक आवर्धन मापे गए डेटा के अधीन है) | ||||||
| एफओवी | 8.1~1.3 मिमी | |||||
| (कैमरा और लेंस की विभिन्न मिलान योजनाओं के अनुसार, दृश्य क्षेत्र तदनुसार बदल जाएगा, और वास्तविक दृश्य क्षेत्र मापे गए डेटा के अधीन है) | ||||||
| सटीकता* | ≤ (3+L/200) μm | |||||
| प्रकाश व्यवस्था | प्रोग्राम करने योग्य 5-रिंग 8-सेक्शन एलईडी सतह प्रकाश व्यवस्था | |||||
| (40 सेक्शन रिंग लाइट,को-एक्सियल लाइट,मोबिल मल्टी कलर रिंग लाइट विकल्प के लिए) | ||||||
कंपनी की जानकारी
हमारे ग्राहक और एजेंट
| अक्सर पूछे जाने वाले प्रश्न |
|---|
| प्रश्न 1: क्या आप कारखाना या व्यापारिक कंपनी हैं? |
| A1: हम एक कारखाने हैं और आपको 24 घंटे के भीतर सबसे तेज़ जवाब दे रहे हैं। |
| प्रश्न 2: आपकी कंपनी मुख्य रूप से क्या करती है? |
| A2: हम मुख्य रूप से विजन मापने की मशीन, समन्वय मापने की मशीन, सीएमएम और वीएमएम जुड़नार आदि का उत्पादन करते हैं। |
| प्रश्न 3: उपयुक्त विनिर्देश कैसे चुनें? |
| A3: जब तक आप हमें मापने के लिए उत्पाद की विविधता और आकार बताते हैं, हमारी पेशेवर टीम आपको उपयुक्त विनिर्देशों के माप उपकरण की सलाह देगी। |
| Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं? |
| A4: सुनिश्चित रहें! हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहक की जरूरतों के अनुरूप मशीनें भी प्रदान कर सकते हैं। |
| Q5: आपकी वारंटी अवधि क्या है? |
| A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है। हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमने कुछ टूटे हुए भागों पर बहुत सुधार किया है। आप हमारे उत्पाद की गुणवत्ता के बारे में आश्वस्त हो सकते हैं। |
