अर्ध-स्वचालित दृष्टि माप प्रणाली (वीएमएम) 2.5 μm दोहराव के साथ, मॉडल E300

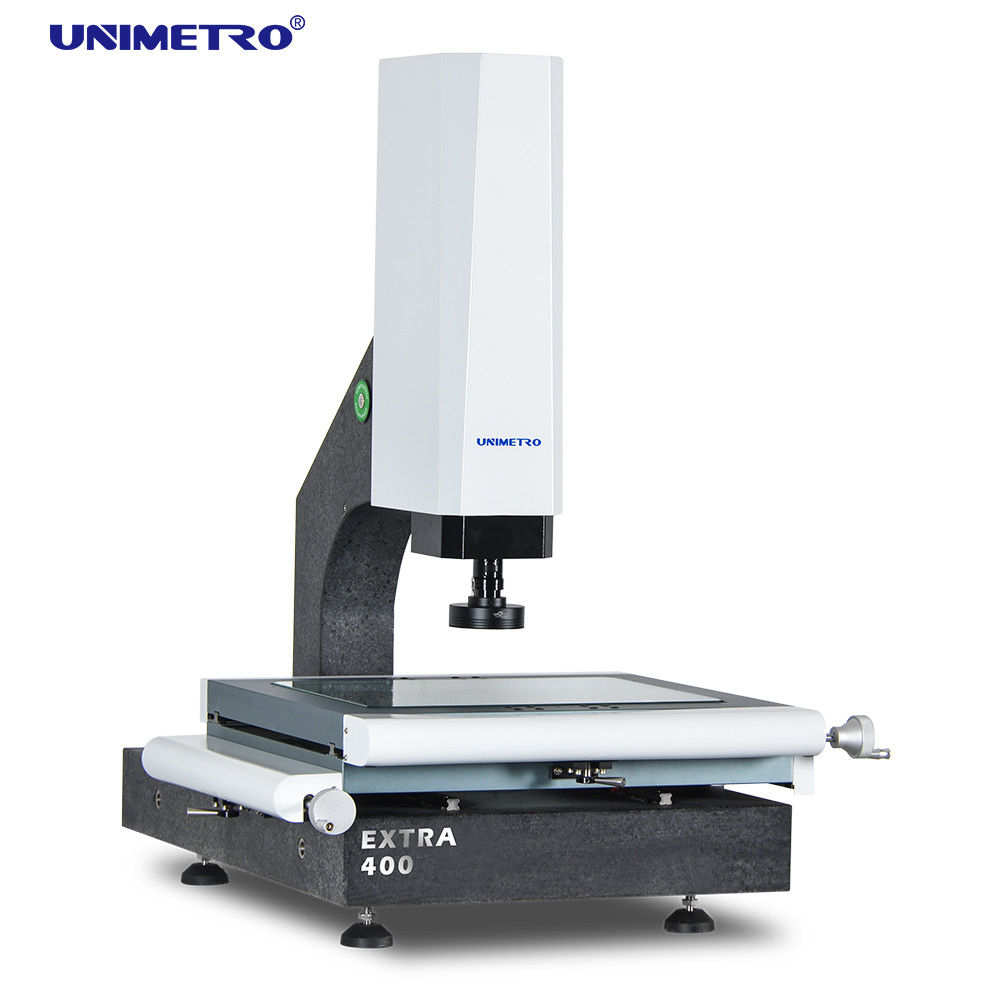

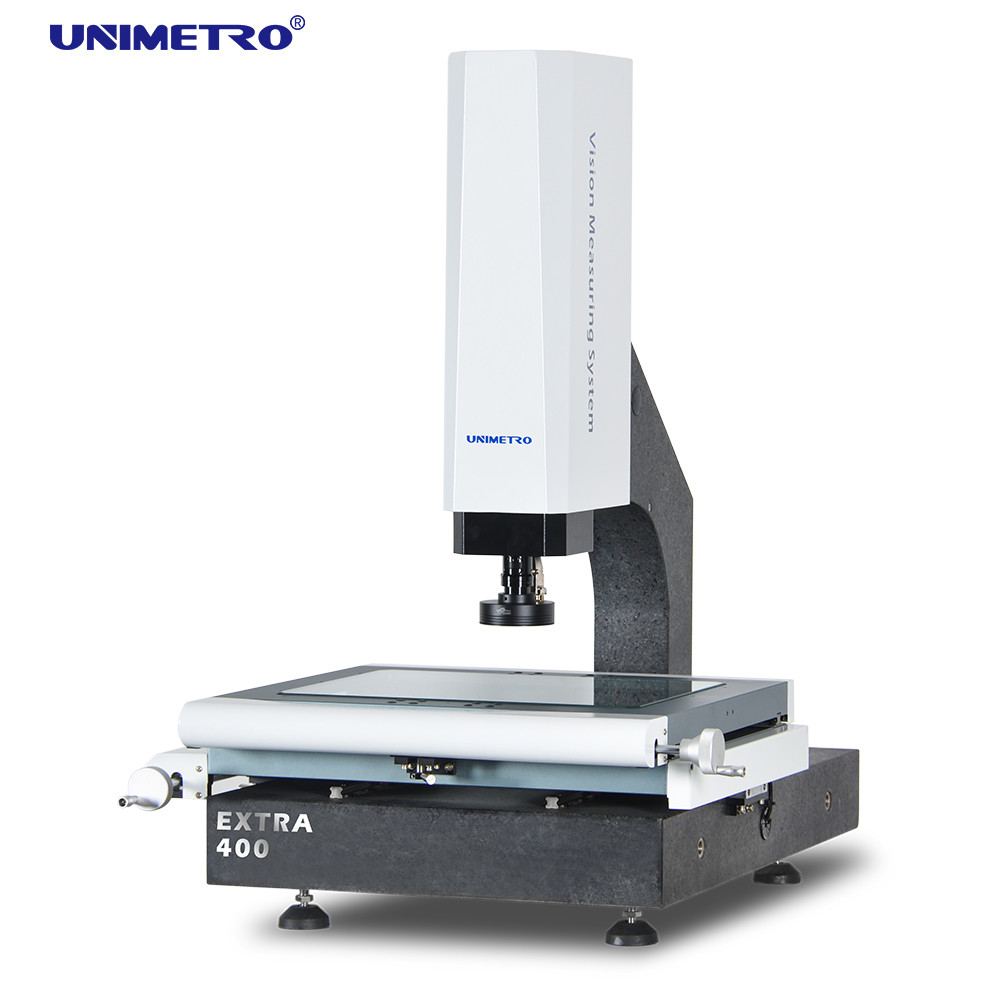

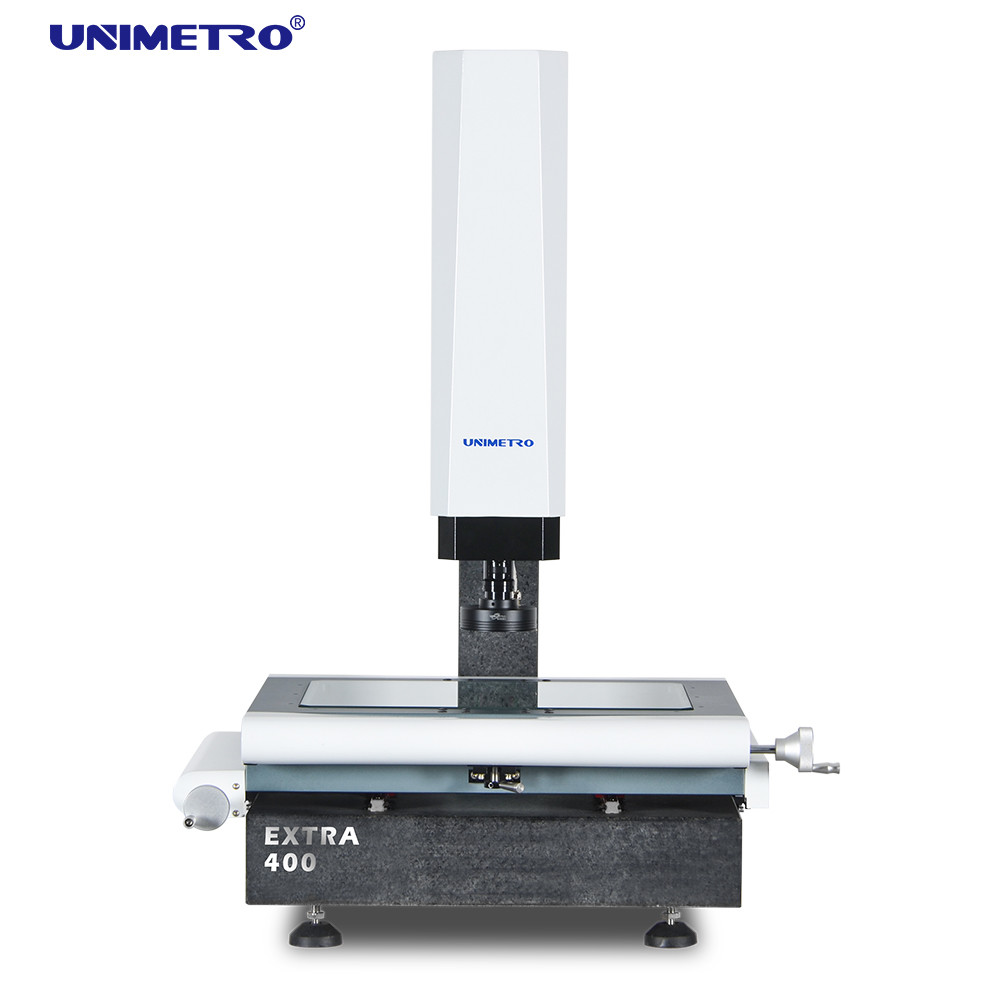

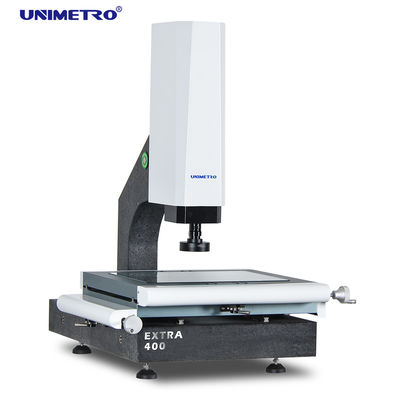

Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300
Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300
Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300 Semi-Automatic Vision Measuring System (VMM) with 2.5 μm Repeatability, Model E300
बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Unimetro
प्रमाणन: CE, ISO
मॉडल संख्या: E300
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: usd 5460-usd 6300 usd/set
पैकेजिंग विवरण: लकड़ी का बक्सा
प्रसव के समय: 15 दिन
भुगतान शर्तें: टी / टी
आपूर्ति की क्षमता: प्रति माह 30 सेट
सबसे अच्छी कीमत अब से संपर्क करें
विस्तार जानकारी
आयाम: 600*740*980 मिमी मापने की सीमा: 300*200*200
सटीकता मापना: 2.5+एल/100 वज़न: 190 किग्रा
repeatability: 2.5μm
प्रमुखता देना:

सेमी ऑटोमैटिक विजन मेजरमेंट मशीन

,

विजन मेजरमेंट मशीन Vmm

,

विजन मेजरमेंट मशीन 2.5μM रिपीटेबिलिटी

उत्पाद विवरण

उच्च सटीकता स्पर्श जांच अर्ध-ऑटो दृष्टि माप उपकरण वीएमएम मशीन

हमारी दृष्टि माप मशीन में निम्नलिखित विशेषताएं हैं:
► ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
► Z-अक्ष स्वचालित फोकसिंग का एहसास करने, कृत्रिम फोकसिंग की त्रुटि को खत्म करने और माप सटीकता और स्थिरता में सुधार करने के लिए उच्च परिशुद्धता रैखिक गाइड और सर्वो मोटर नियंत्रण प्रणाली को अपनाता है;
► एल्यूमिनियम कार्य चरण, गति नियंत्रण को तेज़ प्रतिक्रियाशील और लचीला बनाता है;
► प्रोग्रामयोग्य 3-रिंग 4-सेक्शन एलईडी सतह प्रकाश स्रोत, ट्रांसमिशन समानांतर एलईडी समोच्च प्रकाश स्रोत प्रणाली, और सॉफ्टवेयर का अंतर्निहित प्रकाश समायोजन मॉड्यूल 3 रिंग और 4 जोन में प्रकाश की चमक को स्वतंत्र रूप से नियंत्रित कर सकता है।





हार्डियरे कॉन्फ़िगरेशन

  अर्ध-स्वचालित दृष्टि माप प्रणाली (वीएमएम) 2.5 μm दोहराव के साथ, मॉडल E300 0
हमारे दृष्टि माप उपकरण का विन्यास इस प्रकार है:
● 3 अक्ष 0.5um रिज़ॉल्यूशन रैखिक स्केल
● उच्च प्रदर्शन ऑटो फोकस फ़ंक्शन
● रेनिशॉ टच जांच के साथ संगत
● एल्यूमिनियम कार्य चरण और हार्ड एनोडाइजिंग

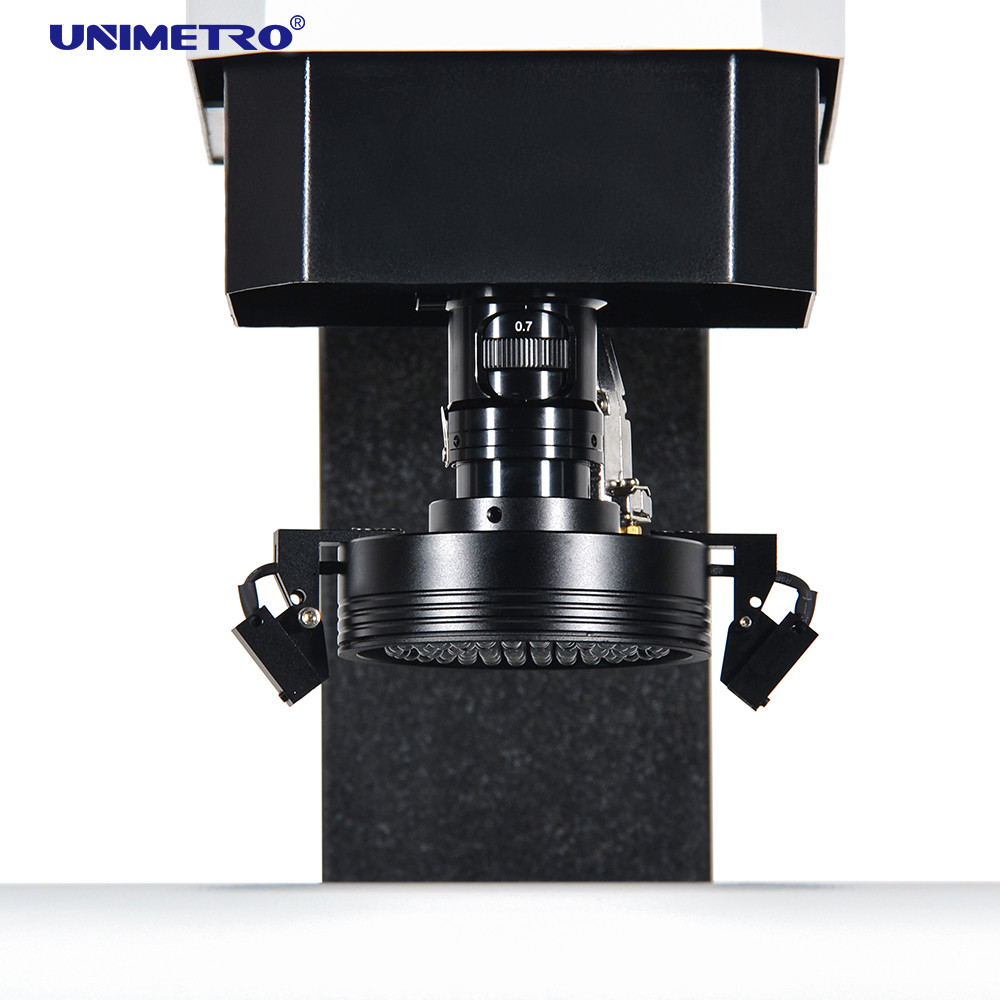

● 3 रिंग 8 सेक्शन एलईडी रिंग लाइट सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य
● समानांतर प्रकाश पथ एलईडी समोच्च प्रकाश सॉफ्टवेयर नियंत्रण और प्रोग्राम करने योग्य
● 1.2M पिक्सेल HD डिजिटल कैमरा
● एकीकृत कोर नियंत्रण बॉक्स
● Z अक्ष मोटर चालित नियंत्रण
● HIWIN रैखिक गाइड रास्ता
● Z अक्ष संचलन नियंत्रण के लिए मैनुअल पल्स जनरेटर
● सहायक स्थिति और फोकस के लिए लेजर संकेतक के साथ

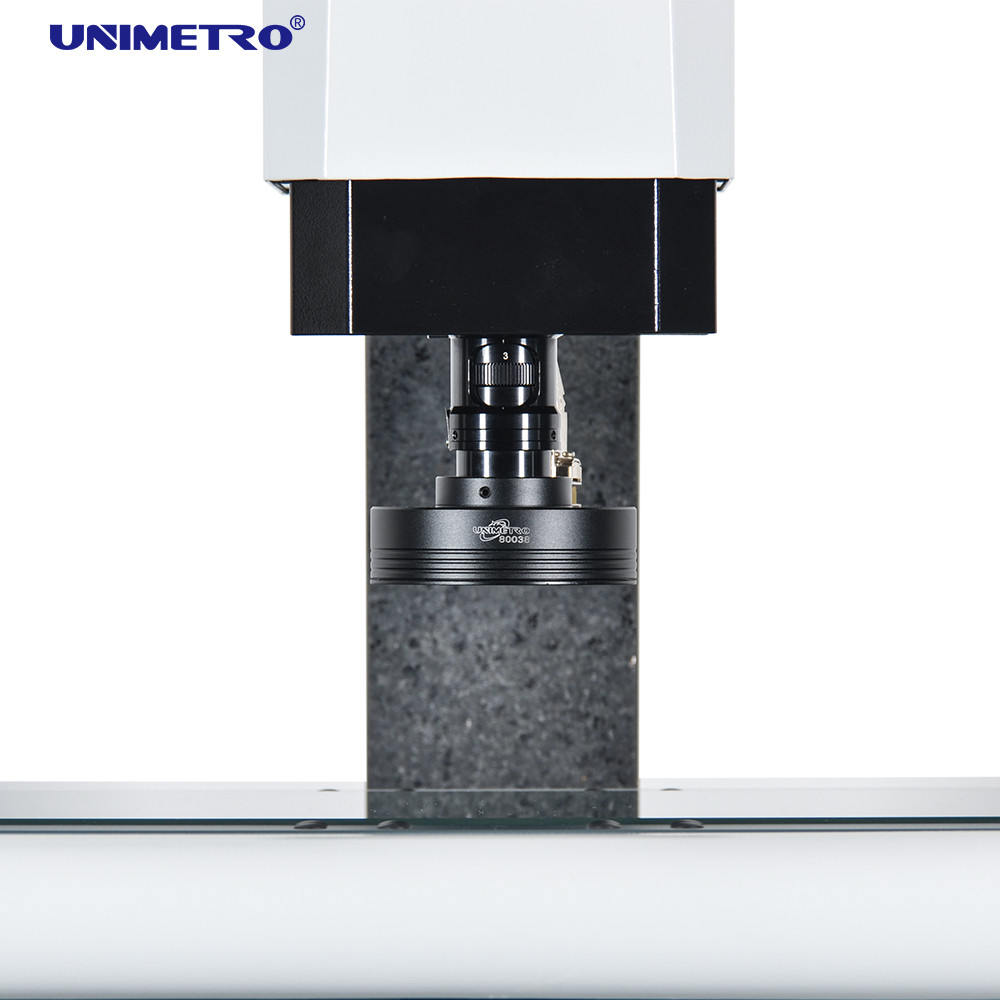

● आवर्धन सिग्नल फीडबैक सेंसर के साथ 0.7-4.5X मैनुअल डेंटेड ज़ूम लेंस


सॉफ्टवेयर सुविधाएँ

अर्ध-स्वचालित दृष्टि माप प्रणाली (वीएमएम) 2.5 μm दोहराव के साथ, मॉडल E300 1
हमारी दृष्टि मापने वाली मशीनें 3डी फ़ंक्शन को साकार करने के लिए जांच जोड़ सकती हैं
● आसान अंशांकन
● एकाधिक कोण स्पर्श
● फास्ट समन्वय प्रणाली सेटिंग
● रेनिशॉ स्टाइलिस की पूरी श्रृंखला के साथ संगत
● CAD मॉड्यूल समर्थित (वैकल्पिक)
● 3डी ड्राइंग आउटपुट
● स्टार जांच संगत
● 3डी आयाम माप
● छवि और स्पर्श जांच संयुक्त माप
● जांच रैक समर्थित (वैकल्पिक)


पैरामीटर

हमारी दृष्टि मापने वाली मशीनों के पैरामीटर नीचे दिए गए चार्ट शो के अनुसार हैं:

नमूना अतिरिक्त 200 अतिरिक्त 300 अतिरिक्त 400 अतिरिक्त 500
आयाम(मिमी)(एल*डब्ल्यू*एच) 500*540*930 600*740*980 700*840*980 800*940*980
मापने की सीमा (मिमी)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
मापने की सटीकता (μm) 2.5+एल/100 2.5+एल/100 2.5+एल/100 3+एल/100
पुनरावृत्ति (μm) 2.5 2.5 2.5 3
वजन (किलो) 140 किग्रा 190 किग्रा 240 किग्रा 290 किग्रा
छवि और माप सीसीडी 200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है)
लेंस मैनुअल डेंटेड ज़ूम लेंस 0.7-4.5X/ऑटो ज़ूम लेंस 1-10X
बढ़ाई 18-195X (केवल संदर्भ के लिए। विभिन्न कैमरे और लेंस के साथ आवर्धन भिन्न होगा।)
देखने के क्षेत्र 8.1~1.3मिमी
कार्य दूरी 108 मिमी
रैखिक पैमाने का संकल्प 0.5μm (विकल्प के लिए 0.1μm)
ड्राइविंग सिस्टम एक्स, वाई अक्ष मैनुअल कंट्रोल, जेड अक्ष क्लोज-लूप सीएनसी नियंत्रण और ऑटो फोकस फ़ंक्शन उपलब्ध है
रोशनी विकल्प के लिए प्रोग्रामेबल 4 सेक्शन एलईडी रिंग सरफेस लाइट, समानांतर एलईडी कंटूर लाइट, 8 सेक्शन एलईडी रिंग लाइट, सह-अक्षीय



सॉफ़्टवेयर फ़ंक्शन

अर्ध-स्वचालित दृष्टि माप प्रणाली (वीएमएम) 2.5 μm दोहराव के साथ, मॉडल E300 2



3डी दृष्टि मापने वाले सॉफ़्टवेयर का निरीक्षण करें
● CAD फ़ाइल इनपुट करें और मापें
● भागों सरणी और मैक्रो माप
● ऑटो फोकस और ऊंचाई माप
● नेविगेटिंग फ़ंक्शन तेजी से पता लगाने में मदद करता है
● शक्तिशाली ज्यामितीय मापने का कार्य
● एकाधिक डेटा रिपोर्ट और ग्राफिकल डेटा आउटपुट फ़ंक्शन
● लचीला उपयोगकर्ता कार्यक्रम
● संदर्भ तत्व बनाना
● शक्तिशाली किनारे का पता लगाने वाला कार्य
● कई बाहरी सहायक उपकरणों का समर्थन करना
● तत्वों की ज्यामितीय सहनशीलता की ऑटो गणना
● जटिल उत्पादन को तेजी से और आसानी से मापना





कारखाना की जानकारी


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

हमारे ग्राहक और एजेंट

Visual Measurement Machine
Visual Measurement Machine
अक्सर पूछे जाने वाले प्रश्न
Visual Measurement MachineQ1: क्या आप एक फैक्ट्री या ट्रेडिंग कंपनी हैं?
Visual Measurement MachineA1: हम एक फैक्ट्री हैं और आपको 24 घंटे में सबसे तेज़ उत्तर देते हैं।
Visual Measurement MachineQ2: आपकी कंपनी मुख्य रूप से किस क्षेत्र में है?
Visual Measurement MachineA2: हम मुख्य रूप से दृष्टि मापने की मशीन, समन्वय मापने की मशीन, सीएमएम और वीएमएम फिक्स्चर आदि का उत्पादन करते हैं।
Visual Measurement MachineQ3: उचित विशिष्टता का चयन कैसे करें?
Visual Measurement MachineA3: जब तक आप हमें मापे जाने वाले उत्पाद की विविधता और आकार बताते हैं, हमारी पेशेवर टीम आपको उपयुक्त विशिष्टताओं के माप उपकरण की सलाह देगी।
Visual Measurement MachineQ4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
Visual Measurement Machineए4: निश्चिंत रहें! हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित मशीनें भी प्रदान कर सकते हैं।
Visual Measurement MachineQ5: आपकी वारंटी अवधि क्या है?
Visual Measurement MachineA5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है। हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमारे पास है
कुछ टूटने योग्य भागों में बहुत सुधार हुआ। आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं।
