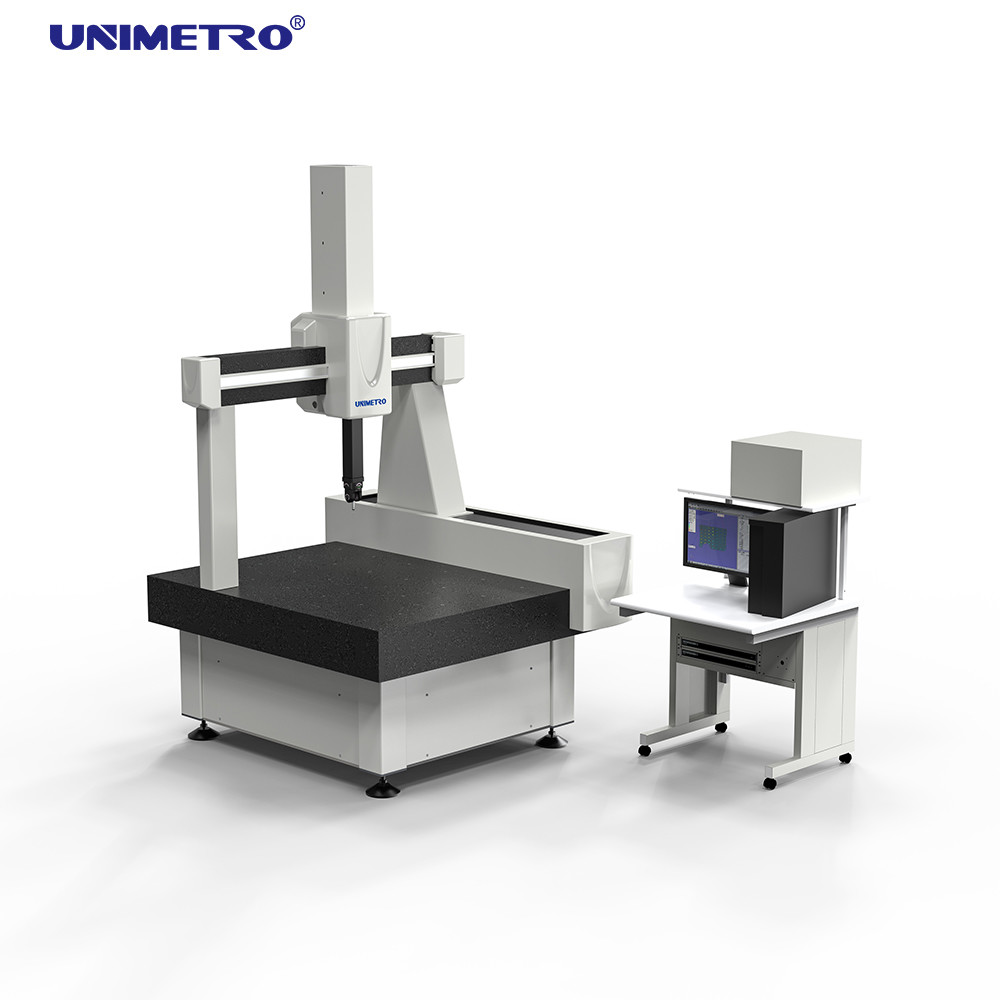

उच्च परिशुद्धता 3 डी समन्वय मापन मशीन सिरेमिक बीम डिजाइन

उत्पाद अवलोकन

"नियॉन श्रृंखला समन्वय मापने वाली मशीन मौजूदा बाजार पर अति उच्च परिशुद्धता स्कैनिंग और पहचान क्षमताओं को प्राप्त करने के लिए अभिनव सिरेमिक डिजाइन को अपनाती है।विशेष रूप से इलेक्ट्रॉनिक्स, ऑटोमोटिव और एयरोस्पेस क्षेत्रों में उच्च-परिशुद्धता उत्पादों की अनुप्रयोग आवश्यकताओं के लिए उपयुक्त है।यह एक अद्वितीय और उत्कृष्ट तीन-समन्वय है जिसे कई तीन-समन्वय जांचों से सुसज्जित किया जा सकता है।

तकनीकी मापदंड

ठेठ आवेदन

· ऑटोमोबाइल इंजन और गियरबॉक्स भागों
· विमानन ब्लेड, इंजन और विमान के पुर्जे
· जनरल प्रेसिजन इंजीनियरिंग ·
· फार्मास्युटिकल मैन्युफैक्चरिंग

विशेषताएँ

कार्य मंच उच्च गुणवत्ता वाले ग्रेनाइट मंच, सटीक सामंजस्य गाइड रेल
ग्रेनाइट वर्किंग प्लेटफॉर्म पूरी मशीन का समर्थन है, और इसकी गुणवत्ता मशीन के समग्र प्रदर्शन को प्रभावित करती है।प्लेटफ़ॉर्म ग्रेनाइट सामग्री से बना है, सटीक डोवेटेल गाइड रेल के साथ मिलकर, जो मापने वाली मशीन के कंपन को प्रभावी ढंग से कम करता है और पूरे मशीन के प्रदर्शन में सुधार करता है।
तीन-अक्ष गाइडवे पूरी तरह से संलग्न, सिरेमिक बीम, धुरी:
एक्स और जेड अक्ष दोनों सिरेमिक हैं, जो जंग के प्रतिरोधी हैं, अच्छी कठोरता है, और एक छोटा थर्मल विस्तार गुणांक और उच्च सटीकता है!
बेस ब्रैकेट दोहरी निष्क्रिय भिगोना तंत्र:
तीन-समन्वय मापने वाली मशीन मूल रूप से उत्पादन संयंत्र में उपयोग की जाती है, इसलिए यह अपरिहार्य है कि मशीन उपकरण या उसके बगल में परिवहन वाहन के कारण कंपन होगा, जिसका तीन-समन्वय की सटीकता पर घातक प्रभाव पड़ता है।भूकंप रोधी नींव बनाना एक मूल विचार है, और इससे अतिरिक्त लागत और परेशानी बढ़ेगी।हमारे तीन-समन्वय ब्रैकेट कम आवृत्ति कंपन के प्रभाव को रोकने के लिए एक दोहरी निष्क्रिय भिगोना संरचना को अपनाते हैं, जो माप की सटीकता की बहुत गारंटी देता है और भूकंप-प्रूफ नींव उपायों की परेशानी को कम कर सकता है।

सॉफ़्टवेयर

तर्कसंगत - डीएमआईएस एक नव विकसित बड़े पैमाने पर एकीकृत 3डी मापन सॉफ्टवेयर पैकेज है।सॉफ्टवेयर के विकास और डिजाइन के अलावा, जो सॉफ्टवेयर के कार्य के लिए सॉफ्टवेयर और उच्च-स्तरीय उपयोगकर्ताओं के आसान सीखने और उपयोग के लिए शुरुआती लोगों की आवश्यकताओं को ध्यान में रखता है, इससे भी महत्वपूर्ण बात यह है कि यह सीएमएम माप सॉफ्टवेयर का एक मॉडल बन जाता है। मानकीकरण।
तर्कसंगत डीएमआईएस प्रोग्राम डीएमआईएस के संस्करण 5.0 तक पूर्ण और मूल डीएमआईएस कर्नेल के साथ डिजाइन किए गए हैं, जो तथाकथित "समर्थन डीएमआईएस" (कर्नेल डीएमआईएस नहीं है) से पूरी तरह से अलग है।जैसा कि हम सभी जानते हैं, DMIS एक ISO मानक बन गया है (ISO 22093:2003)
