| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | बुनियादी |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 5 ~ 15 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 40 |
| आयाम: | 600*740*980 मिमी | मापने की सीमा: | 300*200*200 मिमी |
|---|---|---|---|
| सटीकता मापना: | 2.5+l/100um | repeatability: | 2.5um |
| वज़न: | 190 किग्रा | रैखिक स्केल संकल्प: | विकल्प के लिए 0.5um (0.1um) |
| प्रमुखता देना: | 3एक्सिस मैनुअल कंट्रोल विजन मेजरमेंट मशीन,3सी डिजिटल विजन मेजरमेंट मशीन,600*740*980 मिमी विजन ऑप्टिकल मेजरमेंट मशीन |
||
वर्णन
विजन मापने की मशीन एक उपकरण है जिसका उपयोग सटीक भौतिक आयाम माप के लिए किया जाता है, जो माइक्रोन स्तर तक सटीक है,जो एक ऑप्टिकल माप उपकरण है जो कैमरे का उपयोग करके कार्य टुकड़े की छवि कैप्चर करने के लिए, छवि पिक्सेल का विश्लेषण करें और माप सॉफ्टवेयर के साथ 2 डी आयाम की गणना करें।

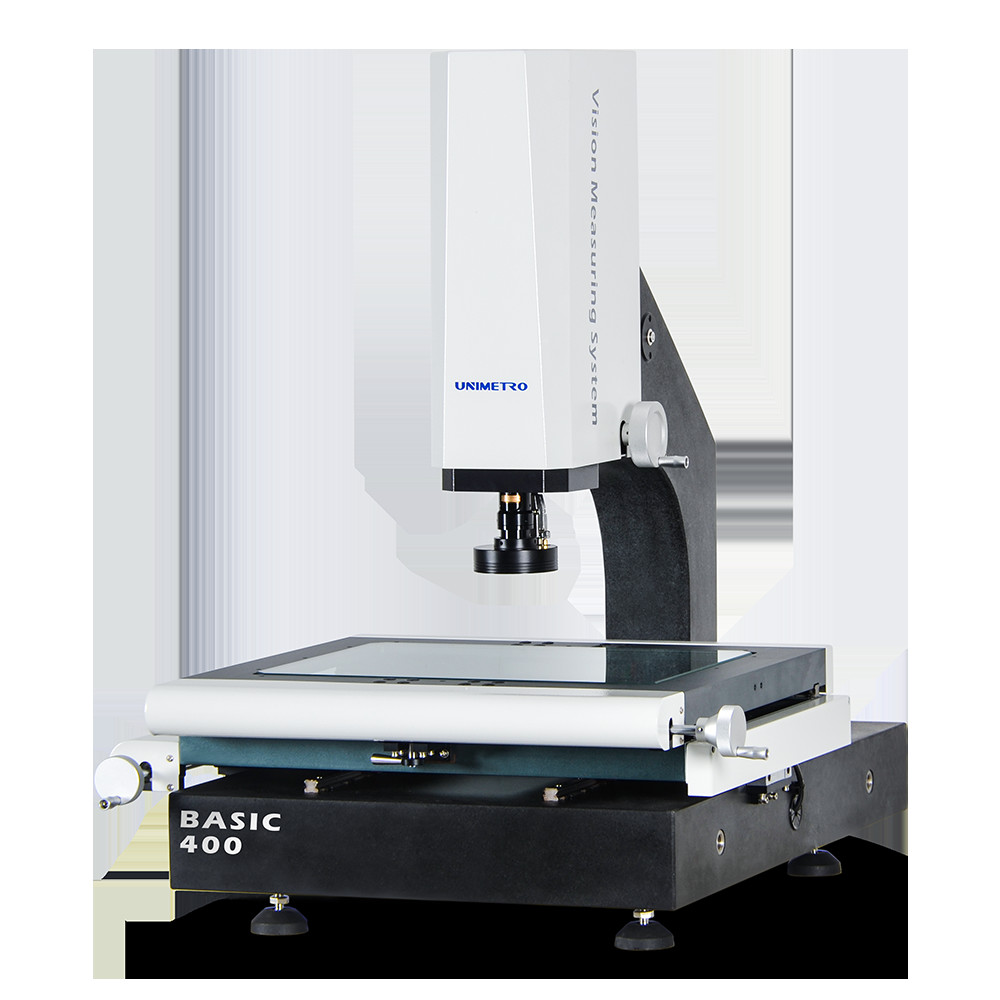

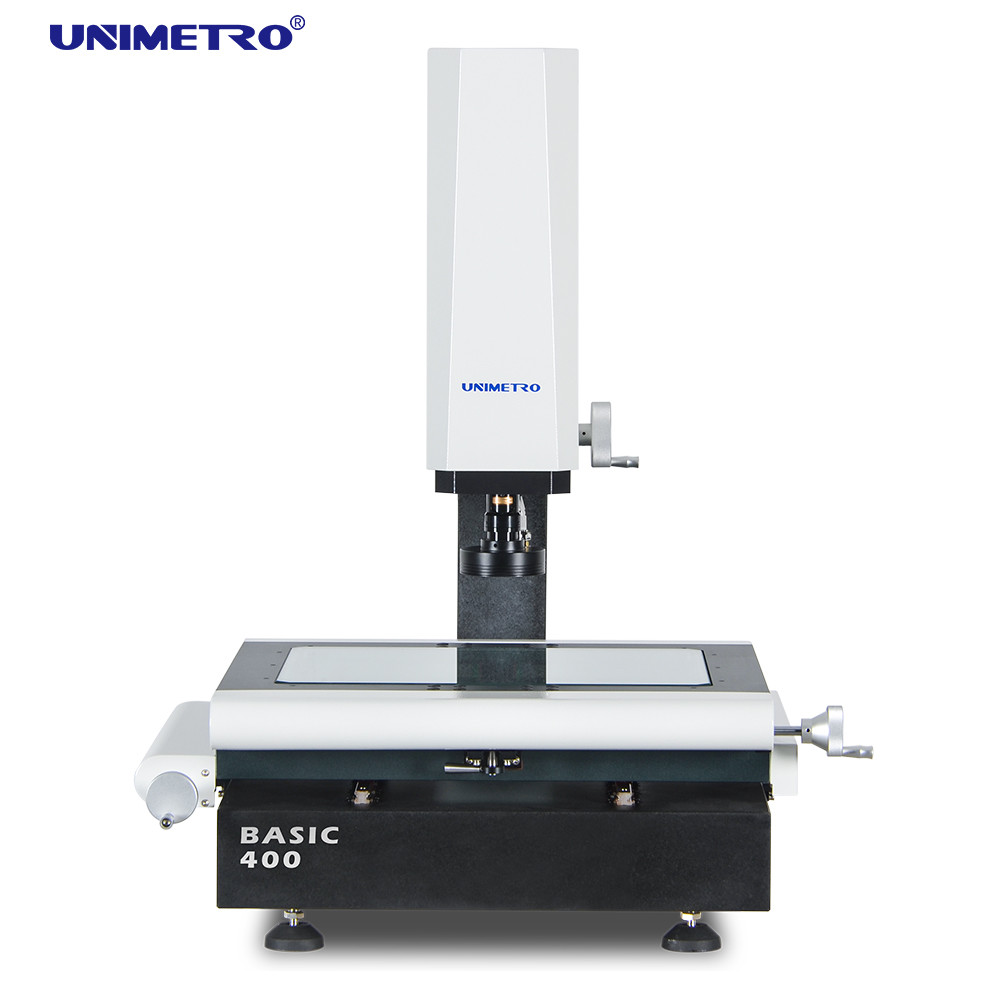

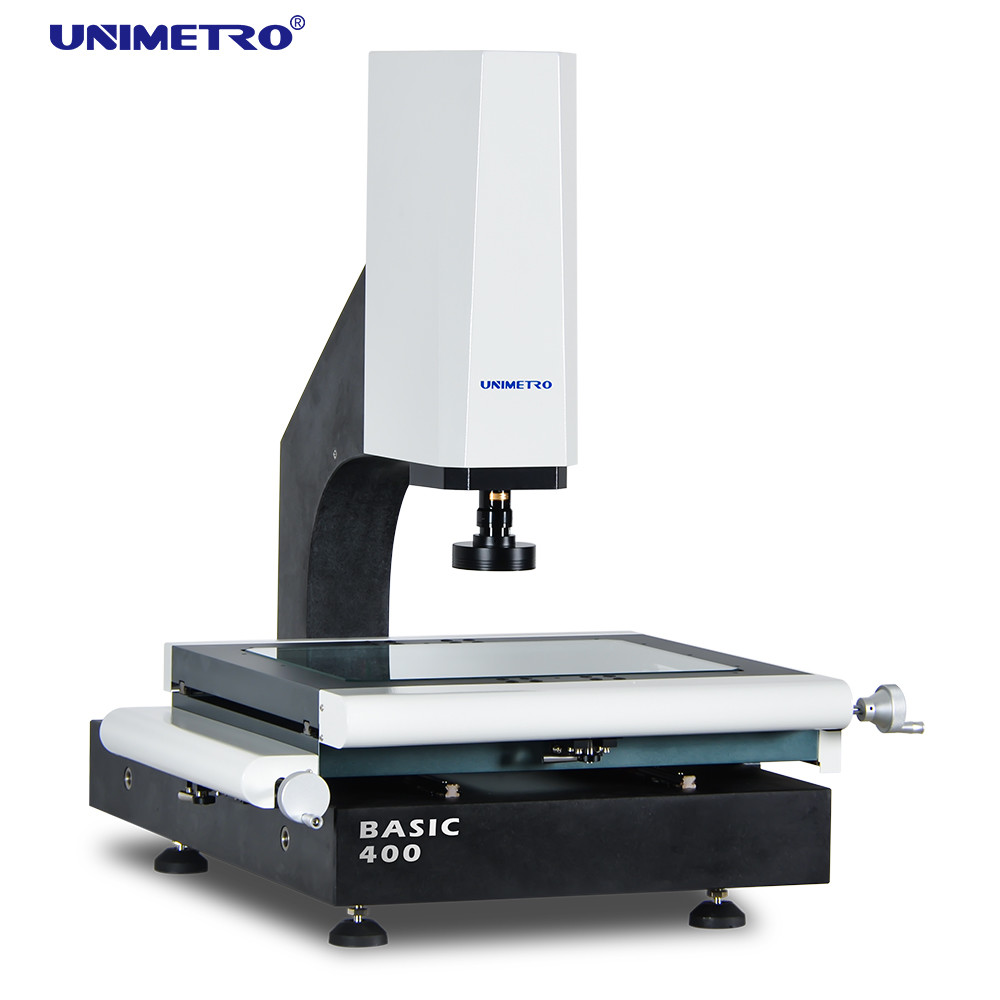

बेसिक सीरीज विजन मापने वाली मशीन UNIMETRO द्वारा डिजाइन और विकसित की गई है।जो एक लोकप्रिय मॉडल सटीक 2 डी आयाम मापने आवेदन और विभिन्न उद्योगों से अंत उपयोगकर्ताओं के अधिकांश के लिए उपयुक्त है, मोल्ड, इलेक्ट्रॉनिक्स, अर्धचालक, प्लास्टिक इंजेक्शन, 3C उत्पादों, चिकित्सा देखभाल, विमानन... आदि के रूप में। यह अपने उत्पादों की गुणवत्ता नियंत्रण प्रक्रिया में इस्तेमाल किया एक महत्वपूर्ण उपकरण है,अपने उत्पादों की आयाम सटीकता सुनिश्चित करना, आपके उत्पादों को अधिक प्रतिस्पर्धी बनाता है।
बेसिक श्रृंखला वीएमएम सटीक भागों के निर्माण के अधिकांश कारखानों के लिए सबसे आम मॉडल है। यह छोटी मात्रा में नमूने मापने के आवेदन के लिए उपयुक्त है। 3 अक्ष मैनुअल नियंत्रण,उपयोगकर्ता के अनुकूल सॉफ्टवेयर के साथ, ऑपरेटर को बहुत कम समय में मशीन का उपयोग करने का प्रबंधन करने की अनुमति देता है।

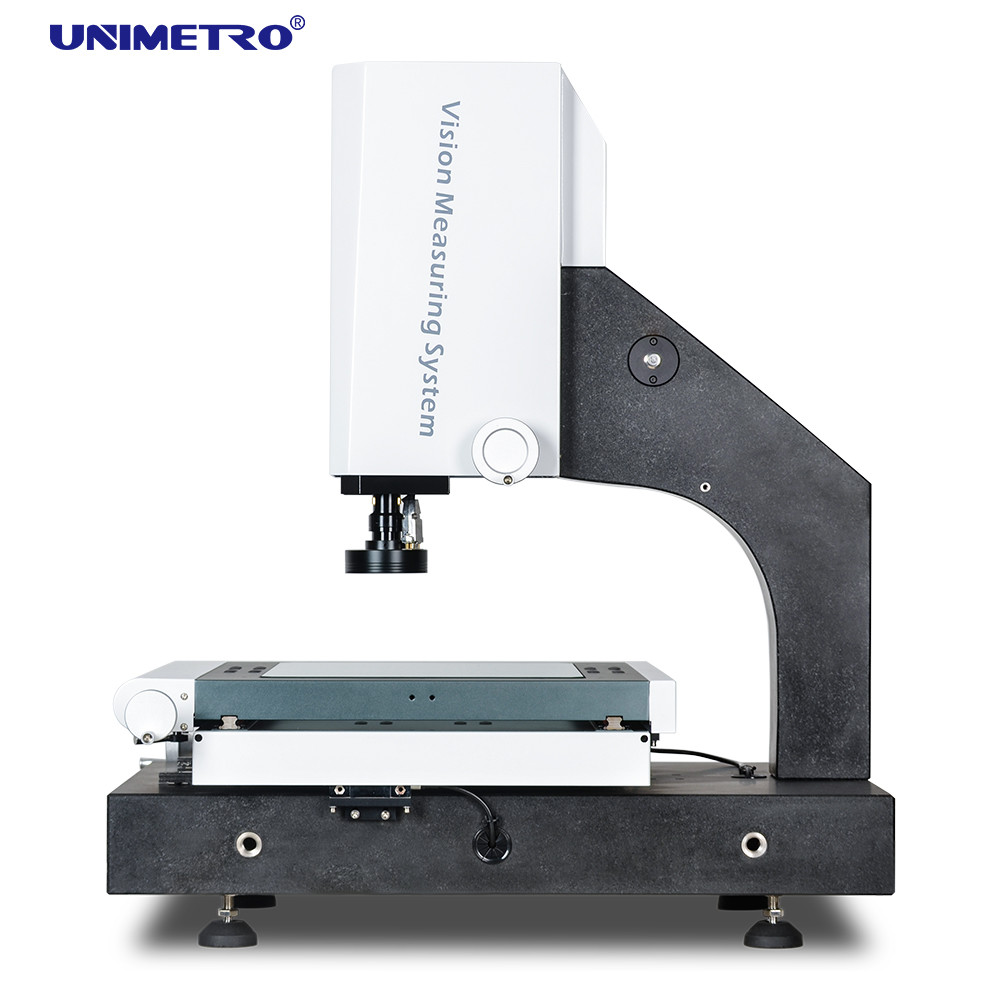

उच्च सटीकता और स्थिरता वाले ग्रेनाइट का उपयोग मशीन के आधार और स्तंभ के रूप में, 3-अक्ष 0.0005 मिमी उच्च रिज़ॉल्यूशन रैखिक सेंसर के साथ
----प्रत्येक मशीन का उच्च प्रदर्शन और सटीकता सुनिश्चित करें।
√ एल्यूमीनियम कार्य चरण और हार्ड एनोडाइजिंग सतह प्रसंस्करण के साथ HIWIN रैखिक मार्ग और उच्च परिशुद्धता रैखिक मार्गदर्शक रेल का उपयोग करना।
---- उच्च गतिशील प्रदर्शन और मशीन के लंबे जीवन चक्र उपयोग सुनिश्चित करता है।
✓ रैखिक तराजू, प्रकाश नियंत्रण और स्पर्श जांच संकेत हस्तांतरण के लिए यूनिमेट्रो द्वारा विकसित एक एकीकृत कोर नियंत्रण बॉक्स का उपयोग करना।
---- आसान वायरिंग और रखरखाव सुनिश्चित करें। मशीन की स्थिरता को बहुत बढ़ाएं।
समानांतर प्रकाश पथ के साथ प्रोग्राम करने योग्य समोच्च एलईडी प्रकाश, छवि के विरूपण से बचाता है।
---- माप की सटीकता सुनिश्चित करता है।
8 सेक्शन सॉफ्टवेयर कंट्रोल एलईडी रिंग लाइट के साथ, कई प्रकाश कोण और चमक प्रदान करें।
---- विभिन्न आकार और सामग्री के साथ भागों के लिए उपयुक्त।
प्रकाश व्यवस्था के मापदंडों को भाग मापने के कार्यक्रम में दर्ज किया जा सकता है, उपयोगकर्ताओं को मापने की प्रक्रिया के दौरान समायोजित करने की आवश्यकता नहीं है।
----मैत्रीपूर्ण और सुविधाजनक उपयोग.
अनुप्रयोग क्षेत्र
◆ मोल्ड उद्योग
◆ऑटोमोबाइल निर्माण
◆चिकित्सा उद्योग
◆मैकेनिकल निर्माण
◆3C डिजिटल उद्योग
◆पीसीबी उत्पादन
आदि।
हार्डवेयर विन्यास
◆ HIWIN रैखिक मार्गदर्शक
◆ एल्यूमीनियम का काम करने वाला स्टेज और हार्ड एनोडाइजिंग
◆ एकीकृत कोर कंट्रोल बॉक्स
◆ 3 अक्ष 0.5um रिज़ॉल्यूशन रैखिक पैमाने
◆ मल्टीफंक्शन एलईडी समानांतर प्रकाश समूह
◆ औद्योगिक स्तर का उच्च संकल्प वाला सीसीडी कैमरा
◆ उच्च दोहराव के साथ 0.7-4.5X मैनुअल डोंट ज़ूम लेंस
◆ कई बाहरी सामानों का समर्थन करना
पैरामीटर
| मॉडल | बेसिक 200 | बेसिक 300 | बेसिक 400 | बेसिक 500 | |
| आयाम ((मिमी) ((L*W*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| माप सीमा (मिमी) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| माप सटीकता (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+एल/100 | |
| पुनरावृत्ति (μm) | 2.5 | 2.5 | 2.5 | 3 | |
| वजन (किलो) | 140 किलो | 190 किलो | 240 किलो | 290 किलो | |
| छवि और माप | सीसीडी | 1.2M पिक्सेल एचडी डिजिटल कैमरा | |||
| लेंस | 0.7-4.5X उपचार सिग्नल फीडबैक सेंसर के साथ मैनुअल डंटेड ज़ूम लेंस | ||||
| आवर्धन | 18-195X (केवल संदर्भ के लिए। विभिन्न कैमरे और लेंस के साथ आवर्धन अलग होगा।) | ||||
| दृश्य क्षेत्र | 8.1~1.3 मिमी | ||||
| कार्य दूरी | 80 मिमी | ||||
| रैखिक पैमाने का संकल्प | 0.5 μm ((विकल्प के लिए 0.1 μm) | ||||
| ड्राइविंग सिस्टम | एक्स, वाई, जेड अक्षों का मैन्युअल नियंत्रण | ||||
| प्रकाश व्यवस्था | प्रोग्राम करने योग्य 4 खंड एलईडी रिंग सतह प्रकाश, समानांतर एलईडी समोच्च प्रकाश, 8 खंड एलईडी रिंग प्रकाश, सह अक्षीय, विकल्प के लिए | ||||
सॉफ्टवेयर अवलोकन
️ इनपुट सीएडी फ़ाइल और माप
लचीला उपयोगकर्ता कार्यक्रम
