स्वचालित निरीक्षण के लिए 2D/2.5D ऑप्टिकल मापने की मशीन/विजन मापने की मशीन (VMM)

स्वचालित माप के लिए 2d / 2.5d ऑप्टिकल मापन मशीन / VMM मशीन

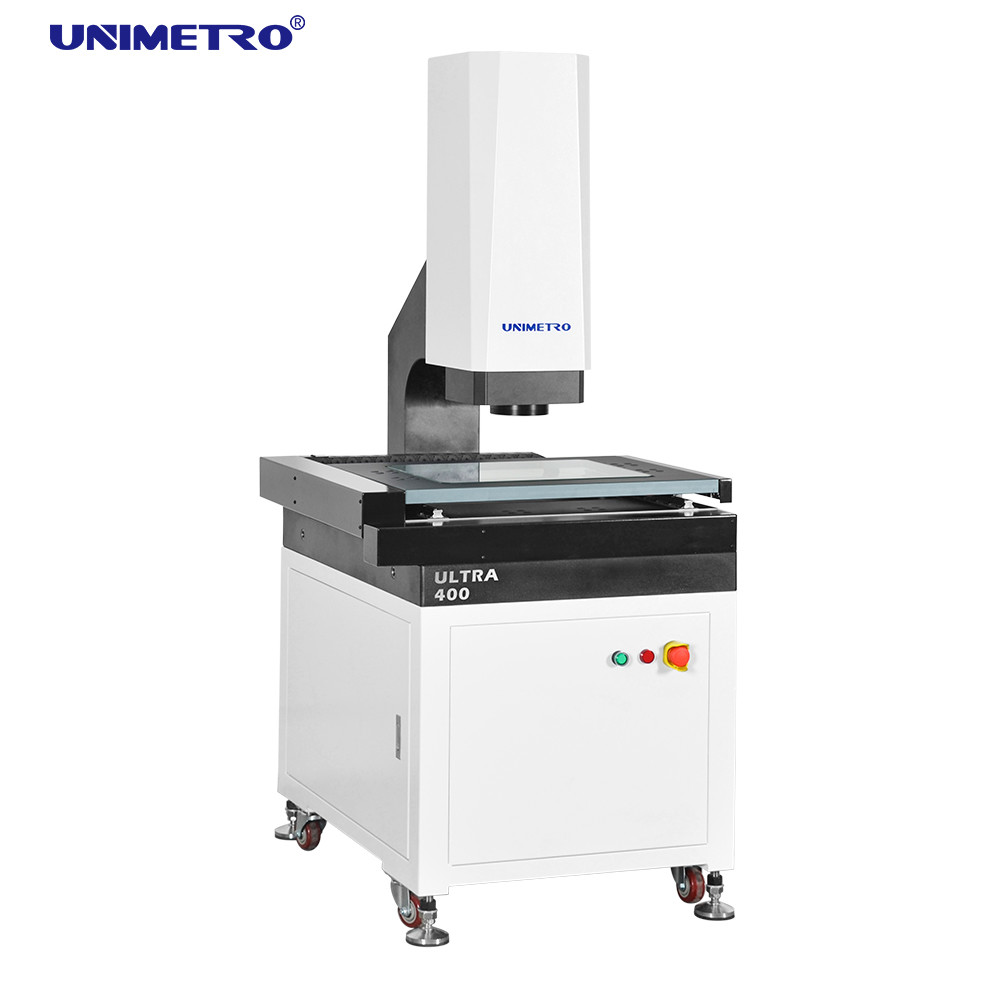

अल्ट्रा श्रृंखला ऑप्टिकल मापन मशीन एक कैंटिलीवर उच्च सटीकता वाली पूरी तरह से स्वचालित दृष्टि मापने वाली मशीन है जिसे 3 अक्ष स्वचालित मोटर चालित नियंत्रण के साथ जीडी एंड टी माप के लिए विकसित किया गया है। यह रैखिक और ज्यामितीय आयामों को जल्दी और सटीक रूप से मापने के लिए स्वचालित फोकसिंग, स्वचालित प्रकाश नियंत्रण और हार्डवेयर और सॉफ्टवेयर कॉन्फ़िगरेशन के स्वचालित आंदोलन से सुसज्जित है।

विशेषताएँ

◆ गुणवत्ता विवरण नियंत्रण

Ø ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;

Ø एल्यूमीनियम कार्य चरण, गति नियंत्रण को तेज़ प्रतिक्रियाशील और लचीला बनाता है;

Ø कठोर ऑक्सीकरण सतह प्रसंस्करण विरोधी खरोंच के साथ कार्य चरण;

Ø गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए सटीक रैखिक गाइड, ग्राइंडिंग बॉल स्क्रू और एसी सर्वो मोटर आदि के साथ मानक;

Ø एकीकृत नियंत्रण प्रणाली, गति नियंत्रण के साथ एम्बेडेड, और रोशनी और रैखिक पैमाने पर पढ़ने के रूप में सभी सिग्नल नियंत्रण, यह सुनिश्चित करता है कि मशीन का प्रदर्शन बेहद स्थिर है।

◆ उच्च प्रदर्शन विन्यास

Ø XYZ तीन अक्ष सीएनसी स्वचालित नियंत्रण और सटीक स्थिति;
Ø सिस्टम की स्थिति सटीकता और माप सटीकता सुनिश्चित करने के लिए 0.1 um उच्च परिशुद्धता ग्लास रैखिक स्केल;
Ø स्पष्ट अवलोकन और सटीक माप की जरूरतों को पूरा करने के लिए गीगा उच्च रिज़ॉल्यूशन वाला रंगीन कैमरा;
Ø 6.5x उच्च-रिज़ॉल्यूशन क्लिक ज़ूम लेंस, सटीक दोहरीकरण और केवल एक बार पिक्सेल सुधार की आवश्यकता;
Ø प्रोग्रामयोग्य सतह 5-रिंग 8-डिवीजन एलईडी शीत रोशनी और समोच्च एलईडी समानांतर रोशनी और अंतर्निहित बुद्धिमान प्रकाश समायोजन के साथ, यह 8-डिवीजन में चमक को स्वचालित रूप से नियंत्रित कर सकता है और बुद्धिमानी से 256 स्तर की चमक समायोजन का एहसास कर सकता है।

◆लचीली विस्तारशीलता

Øकई प्रकार के गैर-संपर्क सेंसर और तेज़ फिक्स्चरिंग सिस्टम विकल्प के लिए हैं, जो विभिन्न ग्राहकों से अलग-अलग माप की आवश्यकता को पूरा कर सकते हैं
Øअल्ट्रा श्रृंखला के लिए मैवेबल कलर एलईडी रिंग लाइट उपलब्ध है, जो श्रृंखला को विभिन्न प्रकार की सामग्रियों या आकृतियों के साथ विभिन्न भागों के लिए अधिक लचीला और शक्तिशाली बनाती है, अधिक शक्तिशाली माप अनुप्रयोग प्रदान करती है।
Øअल्ट्रा श्रृंखला की लचीली विस्तारशीलता के लिए धन्यवाद, यह स्पर्श जांच, गैर-संपर्क मापने वाले सेंसर और रोबोट बांह के साथ संगत है, जो मापने की दक्षता को अत्यधिक बढ़ाता है।

सॉफ़्टवेयर फ़ंक्शन

◆ उत्कृष्ट ऑब्जेक्ट-ओरिएंटेड सॉफ़्टवेयर आर्किटेक्चर डिज़ाइन स्थिर और विश्वसनीय सॉफ़्टवेयर सुनिश्चित करता है।
◆ पेशेवर एसपीसी सांख्यिकीय विश्लेषण सॉफ्टवेयर परीक्षण और प्रचार सॉफ्टवेयर के साथ निर्बाध रूप से जुड़ा हुआ है, और डेटा मैन्युअल ऑपरेशन के बिना स्वचालित रूप से एसपीसी सॉफ्टवेयर डेटाबेस में स्थानांतरित हो जाता है।
◆ माप सटीकता सुनिश्चित करने के लिए छाया और इमेजिंग अवधि के साथ किनारे को सटीक रूप से पकड़ने के लिए सुपर एज सर्चिंग एल्गोरिदम को अपनाया जाता है।

◆ तत्व प्रकार के आधार पर, यह विभिन्न तत्व निर्माण कार्य प्रदान करता है जैसे अनुवाद, रोटेशन, निष्कर्षण, संयोजन, समानांतर, ऊर्ध्वाधर, दर्पण छवि, समरूपता, प्रतिच्छेदन, स्पर्शरेखा इत्यादि।
◆ तीसरे पक्ष के सॉफ़्टवेयर रूपांतरण और मानवीय हस्तक्षेप के बिना, मापन डेटा स्वचालित रूप से TXT.WORD.EXCEL और पेशेवर SPC सॉफ़्टवेयर डेटाबेस में निर्यात किया जा सकता है।
◆ सॉफ़्टवेयर "वितरण" और "पुनर्प्राप्ति" के माप मोड का परिचय देता है, जो ऑपरेशन को आसान और तेज़ बनाता है।

◆ सॉफ़्टवेयर राष्ट्रीय भाषाओं का समर्थन करता है, भाषा पैक स्थापित करने और सॉफ़्टवेयर बदलने की कोई आवश्यकता नहीं है, इसलिए इसे स्थानीय बनाना आसान है।
◆ हमारे ग्राहकों की चिंताओं को हल करने के लिए उसी प्रकार के सॉफ़्टवेयर को निःशुल्क अपग्रेड किया जाएगा।

पैरामीटर

* एल लंबाई (मिमी) माप रहा है, जेड-अक्ष की यांत्रिक सटीकता और फोकस सटीकता वर्कपीस की सतह से संबंधित है।

* आवर्धन अनुमानित मान है, यह मॉनिटर के आयाम और रिज़ॉल्यूशन से संबंधित है।

* देखने का क्षेत्र (मिमी) = (विकर्ण*क्षैतिज*ऊर्ध्वाधर)

* 0.5X या 2X उद्देश्य वैकल्पिक रूप से उपलब्ध है, और छवि आवर्धन का एहसास करें: 13X~86X या 52X~344X।

कारखाना की जानकारी

हमारे ग्राहक और एजेंट

अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक फैक्ट्री या ट्रेडिंग कंपनी हैं?
A1: हम एक फैक्ट्री हैं और आपको 24 घंटे में सबसे तेज उत्तर देते हैं।
Q2: आपकी कंपनी मुख्य रूप से किस क्षेत्र में है?
A2: हम मुख्य रूप से दृष्टि मापने की मशीन, समन्वय मापने की मशीन, सीएमएम और वीएमएम फिक्स्चर आदि का उत्पादन करते हैं।
Q3: उचित विशिष्टता का चयन कैसे करें?
A3: जब तक आप हमें मापे जाने वाले उत्पाद की विविधता और आकार बताते हैं, हमारी पेशेवर टीम आपको उपयुक्त विशिष्टताओं के माप उपकरण की सलाह देगी।
Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
ए4: निश्चिंत रहें! हम न केवल विशिष्ट मशीनें प्रदान कर सकते हैं, बल्कि ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित मशीनें भी प्रदान कर सकते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पाद की वारंटी अवधि 1 वर्ष है। हमारे उत्पाद की गुणवत्ता बहुत स्थिर है, और हमारे पास है कुछ टूटने योग्य भागों में बहुत सुधार हुआ। आप हमारे उत्पाद की गुणवत्ता के बारे में निश्चिंत हो सकते हैं।
