| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | अल्ट्रा |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 15 ~ 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 50 प्रति माह |
| प्रोडक्ट का नाम: | ऑप्टिकल माप उपकरण | आयाम: | 1750 * 920 * 1700 मिमी |
|---|---|---|---|
| मापने की सीमा: | 400*300*200 मिमी | सटीकता मापना: | 2.5+एल/200UM |
| repeatability: | 2.5um | रैखिक स्केल संकल्प: | 0.1um |
| ड्राइविंग सिस्टम: | CNC नियंत्रण, क्लोज़-लूप एसी सर्वो ड्राइविंग सिस्टम, जॉयस्टिक, माउस या कीबोर्ड नियंत्रण | रोशनी: | प्रोग्रामेबल 8 सेक्शन एलईडी रिंग लाइट समानांतर एलईडी कंटूर लाइट |
| प्रमुखता देना: | ड्रो रीडआउट सिस्टम,डिजिटल रीडआउट ड्रो,ओईएम 2.5 डी इमेज मेजरिंग इंस्ट्रूमेंट |
||

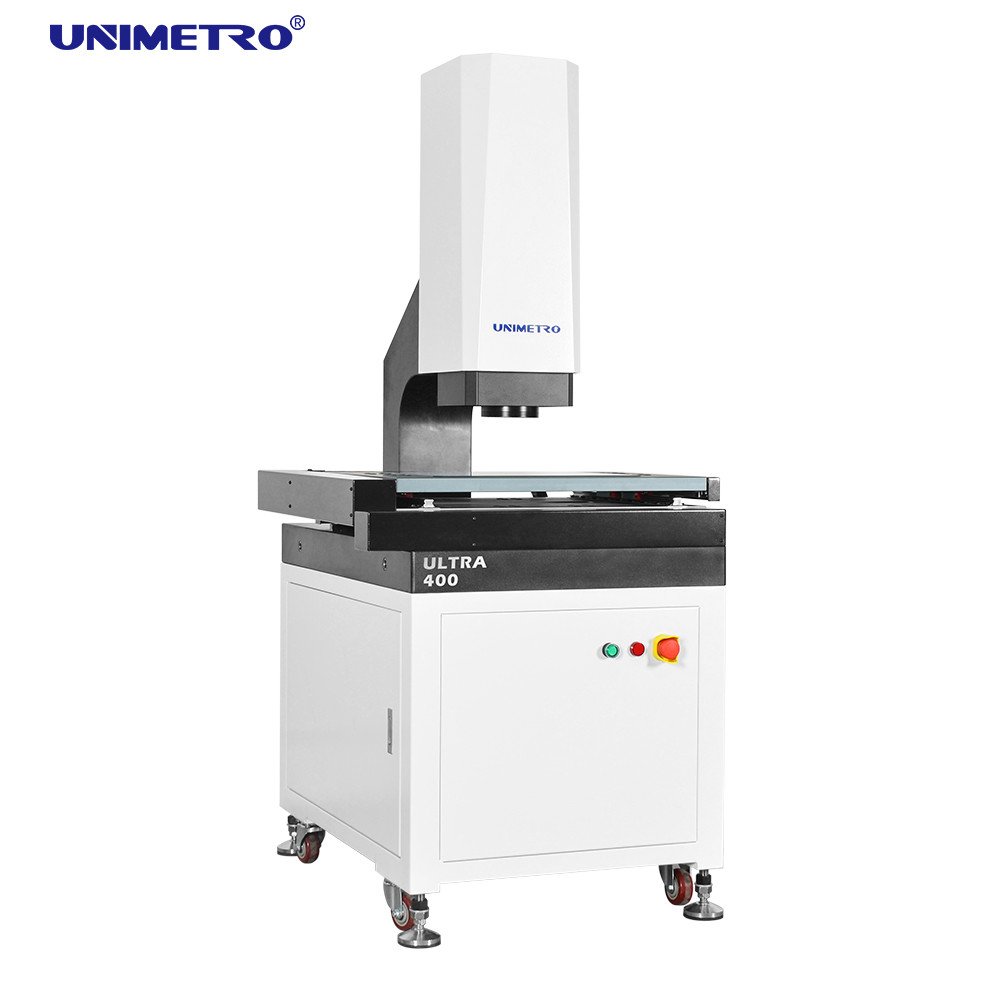

अल्ट्रा श्रृंखला इमेज मेजरिंग इंस्ट्रूमेंट 3 अक्ष स्वचालित मोटर चालित नियंत्रण के साथ जीडी एंड टी माप के लिए विकसित एक कंटिलेवर उच्च सटीकता पूर्ण स्वचालित दृष्टि मापने की मशीन है।यह स्वतः फोकस के साथ सुसज्जित है, स्वचालित प्रकाश नियंत्रण, और रैखिक और ज्यामितीय आयामों के माप को तेजी से और सटीक रूप से करने के लिए हार्डवेयर और सॉफ्टवेयर विन्यास के स्वचालित आंदोलन।
विशेषताएं
◆ गुणवत्ता विवरण नियंत्रण
ग्रेनाइट आधार और स्तंभ, उत्कृष्ट स्थिरता;
एल्यूमीनियम कार्य चरण,मोशन कंट्रोल को तेजी से प्रतिक्रिया और लचीला बनाना;
Ø कठोर ऑक्सीकरण सतह प्रसंस्करण के साथ काम चरण;
गति प्रणाली की सटीकता और स्थिरता सुनिश्चित करने के लिए सटीक रैखिक मार्गदर्शक, पीसने वाली गेंद पेंच और एसी सर्वो मोटर आदि के साथ मानक;
Ø एकीकृत नियंत्रण प्रणाली,जिसमें गति नियंत्रण और सभी संकेत नियंत्रण जैसे प्रकाश और रैखिक पैमाने की रीडिंग शामिल है, यह सुनिश्चित करता है कि मशीन का प्रदर्शन अत्यंत स्थिर हो।
◆ उच्च प्रदर्शन विन्यास
Ø XYZ तीन अक्ष सीएनसी स्वचालित नियंत्रण और सटीक स्थिति;
Ø प्रणाली की स्थिति सटीकता और माप सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता वाले 0.1 um कांच के रैखिक पैमाने;
Ø स्पष्ट अवलोकन और सटीक माप की आवश्यकताओं को पूरा करने के लिए GIGA उच्च संकल्प रंगीन कैमरा;
Ø 6.5 गुना उच्च रिज़ॉल्यूशन क्लिक ज़ूम लेंस, सटीक दोगुना और केवल एक बार पिक्सेल सुधार की आवश्यकता है;
Ø प्रोग्रामेबल सतह 5-रिंग 8-डिवीजन एलईडी कोल्ड इल्यूमिनेशन और समानांतर एलईडी इल्यूमिनेशन और अंतर्निहित बुद्धिमान प्रकाश समायोजन के साथ,यह स्वचालित रूप से 8-विभाग में चमक को नियंत्रित कर सकते हैं और 256 स्तर चमक समायोजन समझदारी से एहसास.
◆ लचीलापन
Øविभिन्न प्रकार के गैर-संपर्क सेंसर और तेजी से फिक्स्चर सिस्टम विकल्प के रूप में उपलब्ध हैं, जो विभिन्न ग्राहकों की विभिन्न माप आवश्यकताओं को पूरा कर सकते हैं
ØULTRA श्रृंखला के लिए अनुकूलन योग्य रंगीन एलईडी रिंग लाइट उपलब्ध है, जो श्रृंखला को विभिन्न प्रकार की सामग्रियों या आकारों के विभिन्न भागों के लिए अधिक लचीला और शक्तिशाली बनाती है,अधिक शक्तिशाली माप अनुप्रयोग प्रदान करता है.
ULTRA श्रृंखला की लचीली विस्तार क्षमता के कारण यह टच जांच, गैर-संपर्क माप सेंसर और रोबोट बांह के साथ संगत है,जो माप दक्षता को काफी बढ़ाता है।
कार्य परिचय
- सॉफ्टवेयर स्वचालित रूप से रेखाओं, वृत्तों, जैसे तत्वों की पहचान कर सकता है और उन्हें स्वचालित रूप से माप सकता है।
- सॉफ्टवेयर बुद्धिमान प्रसंस्करण कार्य प्रदान करता है जैसे कि सहिष्णुता से बाहर लाल चेतावनी, सहिष्णुता से बाहर ठहराव, माप विफलता ठहराव, मैनुअल माप, स्किप निष्पादन,अनिवार्य निष्पादनआदि।
- सॉफ्टवेयर ब्रेकपॉइंट सेटिंग फ़ंक्शन प्रदान करता है, जो मैनुअल माप और स्वचालित माप के बीच बुद्धिमान स्विच को महसूस कर सकता है।
- शक्तिशाली लेजर माप फ़ंक्शन उच्च गति वाले समतलता माप, छोटी उछाल, ढलान बिंदु, वी-कोण और उच्च परिशुद्धता वाले घुमावदार सतह स्कैनिंग जैसी समस्याओं को आसानी से महसूस कर सकता है।
- सॉफ्टवेयर प्रकाश तीव्रता के कारण होने वाली त्रुटि से बचने और परीक्षक की सटीकता और दक्षता में सुधार करने के लिए सहायक डिमिंग संकेत समारोह प्रदान करता है।
पैरामीटर
| मॉडल |
अल्ट्रा 300 |
अल्ट्रा 400 |
अल्ट्रा 500 |
अल्ट्रा 600 |
|
|
एक्स/वाई-अक्ष यात्रा ((मिमी) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Z-अक्ष यात्रा |
200 मिमी (ग्राहकों की आवश्यकताओं के अनुसार उठाया जा सकता है) |
||||
|
एक्स/वाई/जेड-3 अक्ष रैखिक पैमाने |
ग्लास रैखिक स्केल रिज़ॉल्यूशनः 0.1um |
||||
|
मार्गदर्शन मोड |
सटीक रैखिक गाइड, डबल ट्रैक डबल स्लाइडर गाइड। |
||||
|
ऑपरेशन मोड |
जॉयस्टिक कंट्रोलर, माउस ऑपरेशन, स्वचालित पहचान कार्यक्रम। |
||||
|
सटीकता |
एक्सवाईजेड-अक्षः≤2.5+एल/200um |
||||
|
पुनरावृत्ति |
±2.5um |
||||
|
वीडियो प्रणाली |
सीसीडी |
उच्च परिभाषा 1/3" रंगीन सीसीडी कैमरा |
|||
|
लेंस |
6.5X जारी रखें क्लिक ज़ूम लेंस; ऑप्टिकल आवर्धनः 0.7X-4.5X; वीडियो आवर्धनः 26X~172X ((21.5"मॉनीटर) |
||||
|
प्रकाश व्यवस्था |
समोच्च |
एलईडी समानांतर समोच्च प्रकाश व्यवस्था |
|||
|
सतह |
0~255 स्टेपलेस समायोज्य 5-रिंग 8-डिवीजन एलईडी सतह प्रकाश व्यवस्था |
||||
|
आवर्धन |
0.7X~4.5X |
||||
|
माप सॉफ्टवेयर |
UNIMETRO 2D पूर्ण स्वचालित माप सॉफ्टवेयर |
||||
|
लोड क्षमता |
±2.5um |
||||
|
कार्य वातावरण |
25 किलो |
||||
|
विद्युत आपूर्ति |
तापमान 20°C±2°C, आर्द्रता सीमा <2°C/hr, आर्द्रता 30~80%, कंपन <0.002g, <15Hz |
||||
|
D आयाम ((W*D*H) ((मिमी) |
220V/50Hz/10A |
||||
|
D आयाम ((W*D*H) ((मिमी) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
शुद्ध भार ((किग्रा) |
380 |
450 |
600 |
800 |
|
* L माप लंबाई है ((मिमी), Z-अक्ष की यांत्रिक सटीकता और फोकस सटीकता वर्कपीस की सतह से संबंधित है।
* आवर्धन अनुमानित मूल्य है, यह मॉनिटर और रिज़ॉल्यूशन के आयाम से संबंधित है।
* दृश्य क्षेत्र ((मिमी) = (विघात * क्षैतिज * ऊर्ध्वाधर)
* 0.5X या 2X ऑब्जेक्टिव वैकल्पिक रूप से उपलब्ध है, और छवि आवर्धन का एहसासः 13X~86X या 52X~344X।
