गियर, पुली और स्क्रू के लिए उच्च-सटीकता डिजिटल कंटूर मापन प्रणाली
सतह खुरदरापन परीक्षक कंटूर मापन प्रणाली
सभी सतहों के मापने योग्य तत्वों में आकार, आकृति, खुरदरापन और तरंग शामिल हैं। कई उच्च-प्रोफ़ाइल घटकों के लिए इन सभी तत्वों के विश्लेषण की आवश्यकता होती है:
- आयाम: त्रिज्या, कोण, दूरी और सुविधाओं के बीच रैखिक संबंध द्वारा परिभाषित सतह कार्यात्मक आकार
- आकृति: सतह के लक्ष्य आकार से विचलन (समतल, गोला, शंकु, आदि), जो आमतौर पर मशीन त्रुटि के कारण होता है
- खुरदरापन: कटिंग टूल या मशीनिंग प्रक्रियाओं जैसे कारकों के कारण
- तरंग: कंपन, अपर्याप्त कठोरता या प्रक्रिया में अन्य अस्थिर कारकों के कारण गैर-आदर्श मशीन प्रभाव
SP2000 श्रृंखला की विशेषताएं
उत्कृष्ट मूल्य/प्रदर्शन अनुपात के साथ प्रदर्शन और लागत का सर्वोत्तम संतुलन
- उच्च परिशुद्धता डिजिटल कंटूर सेंसर
- बड़े पैमाने पर उच्च-परिशुद्धता कंटूर मापन और माइक्रो-प्रोफ़ाइल मापन
- UNIMETRO नवीन रूप से एक नया डिजिटल सेंसर उपयोग करता है जो पारंपरिक डिजिटल एनकोडर सेंसर की तुलना में पांच गुना बेहतर रैखिक सटीकता प्रदान करता है
- बड़े पैमाने पर मापन आवश्यकताओं को पूरा करते हुए छोटे कंटूर को मापने की 10x क्षमता
- विशिष्ट अनुप्रयोगों में आर मान, विन्यास विचलन और पीटी मान मापन के लिए डीप ग्रूव बॉल बेयरिंग, टेपर्ड रोलर बेयरिंग और बॉल स्क्रू ग्रूव शामिल हैं
मापन अनुप्रयोग

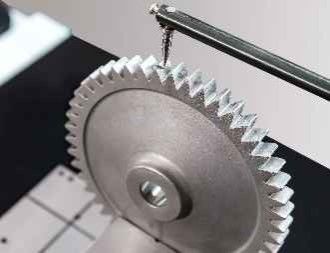

गियर

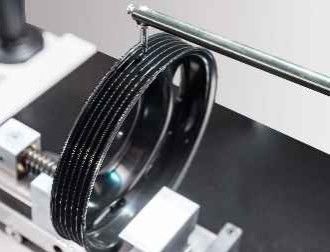

पुली

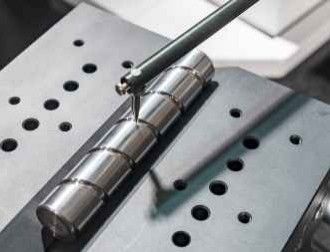

स्क्रू

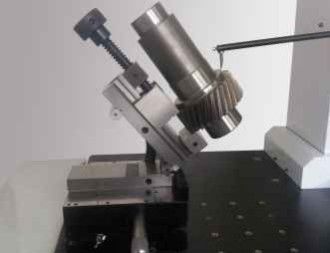

हेलिकल गियर
तकनीकी विनिर्देश
| विनिर्देश |
SP2012G-tdo |
| मापन सीमा |
|
| एक्स-अक्ष |
120मिमी |
| जेड-अक्ष |
420मिमी |
| जेड1-अक्ष |
±12.5मिमी |
| सटीकता |
|
| जेड1 रैखिक परिशुद्धता |
±(0.8+|0.15H|)µm |
| चाप |
±(1.5+R/12)µm |
| कोण |
±1′ |
| सीधापन |
0.5µm/100मिमी |
| ड्राइव गति |
|
| एक्स-अक्ष |
0.05~20मिमी/से |
| जेड-अक्ष |
0.2~20मिमी/से |
मापन कार्य
विभिन्न वर्कपीस सतहों के रेखा तत्वों, बिंदु सुविधाओं, बिंदुओं और रेखाओं के बीच दूरी मापन, तत्वों की स्थिति विश्लेषण जिसमें दूरी, समानांतरता, लंबवतता, कोण, ग्रूव गहराई, ग्रूव चौड़ाई, त्रिज्या शामिल है, सहित प्रोफ़ाइल विश्लेषण। सीधापन विश्लेषण, उत्तलता विश्लेषण और व्यापक प्रोफ़ाइल विश्लेषण में सक्षम।
सिस्टम घटक
सेंसर: PHP श्रृंखला लो नॉइज़ डिजिटल प्रोफ़ाइल सेंसर
- रिज़ॉल्यूशन: 0.02-0.1µm
- रेंज: ±7.5-±30µm
- रैखिक परिशुद्धता: ±(0.7+|0.05H|)µm
- मापन शक्ति: 0.7 किग्रा
- उत्कृष्ट रैखिकता के साथ बड़ी रेंज में माइक्रो-प्रोफ़ाइल मापन के लिए बहुत कम बल्क शोर
ड्राइवर: DSH लो नॉइज़ ड्राइवर / DCH लो नॉइज़ सिरेमिक ड्राइवर
- रेल यात्रा: 100-150मिमी/180~220मिमी
- संख्या अंतराल: 0.05~2µm/0.05~5µm
- कंटूर सीधापन: 0.3µm/100मिमी
- खुरदरापन अवशिष्ट मान: ≤0.005µm
- अधिकतम गति: 20मिमी/से
- न्यूनतम मापन गति: 0.1मिमी/से
- कम शोर वाला एक्चुएटर मानक भागों के लिए प्रोफ़ाइल मापन सटीकता आवश्यकताओं को पूरा करता है
कॉलम सदस्य: CNF हाई स्पीड कॉलम / CNFL हाई स्पीड लॉन्ग कॉलम
- रेंज: 320~420मिमी / 520~620मिमी
- अधिकतम गति: 20मिमी/से
- न्यूनतम गति: 0.2मिमी/से
- स्थिति सटीकता: 0.005मिमी
- फ्रेम डिजाइन के साथ उच्च गति कॉलम, दीर्घकालिक गैर-विरूपण योग्य निर्माण
प्लेटफ़ॉर्म घटक: MPE इंटीग्रल एर्गोनोमिक मशीन टेबल
- सामग्री: संगमरमर
- विनिर्देश: 500*800, 500*1000
- सुविधाजनक रखरखाव के लिए कॉम्पैक्ट संरचना के साथ इंटीग्रल डिजाइन
- एर्गोनोमिक डिजाइन ऑपरेटर की थकान को कम करता है
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
A1: हम एक कारखाना हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
Q2: आपकी कंपनी मुख्य रूप से क्या उत्पादन करती है?
A2: हम मुख्य रूप से विजन मापन मशीन, कोऑर्डिनेट मापन मशीन, CMM और VMM फिक्स्चर, और संबंधित उपकरण का निर्माण करते हैं।
Q3: उपयुक्त विनिर्देश कैसे चुनें?
A3: हमारी पेशेवर टीम आपकी उत्पाद विविधता और आकार की आवश्यकताओं के आधार पर उपयुक्त मापन उपकरण की सिफारिश करेगी।
Q4: क्या आप अनुकूलित सेवा स्वीकार करते हैं?
A4: हाँ, हम मानक मशीनें और ग्राहक की जरूरतों के अनुरूप अनुकूलित समाधान दोनों प्रदान करते हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारी उत्पाद वारंटी अवधि 1 वर्ष है। हमने उत्पाद स्थिरता और गुणवत्ता बढ़ाने के लिए टूटने योग्य भागों में सुधार किया है।
