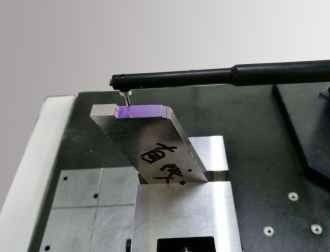

प्रेरक सेंसर आधारित सतह प्रोफाइल और समोच्च माप प्रणाली
सतह प्रोफाइल और समोच्च माप समाधान
सभी सतहों में मापने योग्य तत्व होते हैं, जिनमें आकार, आकार, मोटाई और लहरावटीता शामिल है।उच्च परिशुद्धता वाले घटकों को इष्टतम प्रदर्शन और गुणवत्ता सुनिश्चित करने के लिए इन सभी घटकों का व्यापक विश्लेषण करना आवश्यक है.
सतह माप तत्व
- आयाम:त्रिज्या, कोण, दूरी और विशेषताओं के बीच रैखिक संबंधों द्वारा परिभाषित सतह कार्यात्मक आकार
- आकारःलक्ष्य सतह के आकार (सपाट, गोलाकार, शंकु आदि) से विचलन, आमतौर पर मशीन की त्रुटि के कारण होता है
- असमानता:काटने के औजारों या मशीनिंग प्रक्रियाओं के कारण सतह बनावट में परिवर्तन
- लहरःकंपन, अपर्याप्त कठोरता या अन्य प्रक्रिया अस्थिरता कारकों के परिणामस्वरूप गैर-आदर्श मशीन प्रभाव
SE2000 सीरीज विशेषताएं
असाधारण मूल्य-प्रदर्शन अनुपात के साथ प्रदर्शन और लागत के बीच इष्टतम संतुलन प्राप्त करना।
- बहुमुखी अनुप्रयोगों के लिए प्रेरक सेंसर की विस्तृत श्रृंखला
- छोटी दूरी के उच्च परिशुद्धता वाले समोच्च माप की क्षमता
- असाधारण सटीकता के साथ माइक्रो-प्रोफाइल माप

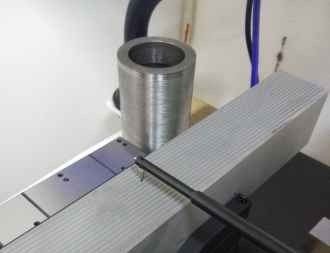

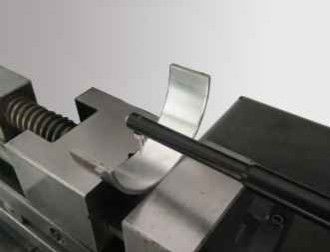

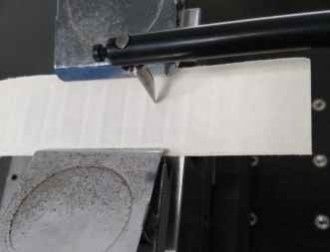

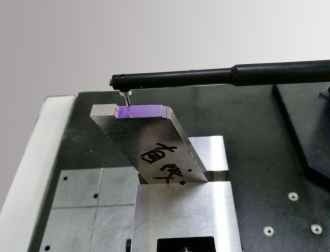

माप अनुप्रयोग
SE2022G-tbo विनिर्देश
| विनिर्देश | विवरण |
|---|
| माप सीमा - एक्स अक्ष | 120 मिमी |
| माप सीमा - Z-अक्ष | 420 मिमी |
| माप सीमा - Z1 अक्ष | ±0.5mm~±7.5mm/262144:1 |
| Z1 रैखिक परिशुद्धता | 0.07% एफ.एस. |
| कोण सटीकता | ± 1 |
| सीधापन | 0.3μm/100mm |
| एक्स-अक्ष ड्राइव गति | 0.05~20mm/s |
| Z-अक्ष ड्राइव गति | 0.2~20mm/s |
माप क्षमता
विस्तृत प्रोफाइल विश्लेषण जिसमें विभिन्न वर्कपीस सतहों के लाइन तत्व शामिल हैं, बिंदु विशेषताएं, बिंदुओं और रेखाओं के बीच दूरी माप, दूरी सहित तत्वों की स्थिति विश्लेषण,समानांतरता, लंबवतता, कोण, ग्रूव गहराई, ग्रूव चौड़ाई, त्रिज्या, सीधापन विश्लेषण, उत्तलता विश्लेषण और प्रोफाइल विश्लेषण।
सिस्टम घटक
ई श्रृंखला प्रेरक समोच्च सेंसर
- संकल्पः 65536:1 / 262144:1
- रेंजः ±0.5mm~±5mm / ±0.5mm~±7.5mm
- रैखिक परिशुद्धताः 0.15% / 0.07%
- माप बल: 0.7mg
- छोटे समोच्च माप अनुप्रयोगों में डिजिटल सेंसरों के लिए अद्वितीय लाभ के साथ लचीला सटीकता/रेंज अनुपात
ड्राइव सिस्टम
Dsh कम शोर चालक / Dch कम शोर सिरेमिक चालक(आवेदन आवश्यकताओं के आधार पर चयनित)
- रेल यात्राः 100-150 मिमी / 180~220 मिमी
- संख्या अंतराल: 0.05~2μm / 0.05~5μm
- समोच्च सीधापनः 0.3μm/100mm
- मोटाई अवशिष्ट मूल्यः ≤0.005μm
- अधिकतम गतिः 20 मिमी/सेकंड
- न्यूनतम माप गतिः 0.1mm/s
- कम शोर actuator मानक भागों प्रोफाइल माप सटीकता आवश्यकताओं को पूरा करता है
- 0.025 माइक्रोन से अधिक Ra को मोटाई सेंसर के साथ मापने में सक्षम
स्तंभ घटक
Cnf उच्च गति स्तंभ / Cnfl उच्च गति लंबा स्तंभ(आवेदन आवश्यकताओं के आधार पर चयनित)
- रेंजः 320~420mm / 520~620mm
- अधिकतम गतिः 20 मिमी/सेकंड
- न्यूनतम गतिः 0.2mm/s
- स्थिति की सटीकताः 0.005 मिमी
- गैर विकृत फ्रेम निर्माण के साथ उच्च गति स्तंभ डिजाइन
- उच्च गति रेंज और उच्च स्थिति सटीकता के साथ सटीक तेजी से ट्रांसमिशन संरचना
प्लेटफार्म घटक
एमपीई इंटीग्रल एर्गोनोमिक मशीन टेबल
- सामग्री: संगमरमर
- विनिर्देशः 500*800, 500*1000
- कॉम्पैक्ट संरचना के साथ एकीकृत डिजाइन
- सुविधाजनक रखरखाव और स्थान की बचत
- एर्गोनोमिक डिजाइन ऑपरेटर की थकान को कम करता है
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
A1: हम एक कारखाने हैं और 24 घंटे के भीतर प्रतिक्रिया प्रदान करते हैं।
प्रश्न 2: आपकी कंपनी मुख्य रूप से क्या बनाती है?
A2: हम मुख्य रूप से विजन मापने की मशीन, समन्वय मापने की मशीन, CMM और VMM जुड़नार, और संबंधित उपकरण का उत्पादन करते हैं।
प्रश्न 3: उपयुक्त विनिर्देश कैसे चुनें?
A3: हमारी पेशेवर टीम आपके उत्पाद की विविधता और माप आवश्यकताओं के आधार पर उपयुक्त माप उपकरण विनिर्देशों की सिफारिश करेगी।
Q4: क्या आप अनुकूलित सेवाएं स्वीकार करते हैं?
ए4: हाँ, हम मानक मशीनों और कस्टम समाधान दोनों प्रदान करते हैं जो विशिष्ट ग्राहक आवश्यकताओं के अनुरूप हैं।
Q5: आपकी वारंटी अवधि क्या है?
A5: हमारे उत्पादों के लिए 1 वर्ष की वारंटी है। हम विश्वसनीय प्रदर्शन के लिए टूटने वाले घटकों में सुधार के साथ स्थिर उत्पाद गुणवत्ता बनाए रखते हैं।
