वाइड-रेंज, गाइड-फ्री रफनेस सेंसर के साथ वेविनेस और कंटूर मापन प्रणाली
सतह खुरदरापन परीक्षक कंटूर मापन प्रणाली
हमारे रफनेस और कंटूर मापन मशीन के साथ खुरदरापन, वेविनेस, प्रोफाइल और कई अन्य मापदंडों का मूल्यांकन करें, जिसमें वाइड रेंज नॉन-गाइड रफनेस सेंसर की सुविधा है।
सतह मापन विश्लेषण के मूल सिद्धांत
सभी सतहों में आकार, आकृति, खुरदरापन और वेविनेस सहित मापने योग्य तत्व होते हैं। उच्च-सटीकता वाले घटकों के लिए इन सभी तत्वों के विश्लेषण की आवश्यकता होती है:
- आयाम: त्रिज्या, कोण, दूरी और सुविधाओं के बीच रैखिक संबंधों द्वारा परिभाषित सतह कार्यात्मक आकार
- आकृति: लक्ष्य सतह के आकार (समतल, गोला, शंकु, आदि) से विचलन, जो आमतौर पर मशीन त्रुटि के कारण होता है
- खुरदरापन: कटिंग टूल या मशीनिंग प्रक्रियाओं जैसे कारकों के कारण
- वेविनेस: कंपन, अपर्याप्त कठोरता, या अन्य अस्थिर प्रक्रिया कारकों के कारण गैर-आदर्श मशीन प्रभाव
SR2000 श्रृंखला की विशेषताएं
उत्कृष्ट मूल्य/प्रदर्शन अनुपात के साथ प्रदर्शन और लागत का सबसे अच्छा संतुलन:
- मानक लीडलेस वाइड रेंज इंडक्टिव सेंसर
- खुरदरापन, वेविनेस, प्रोफाइल और कई मापदंडों का व्यापक मूल्यांकन

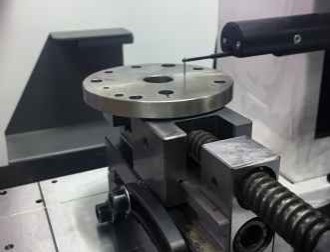

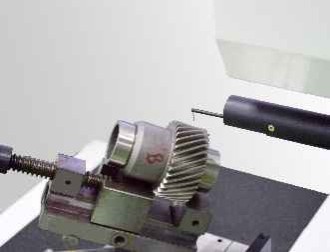

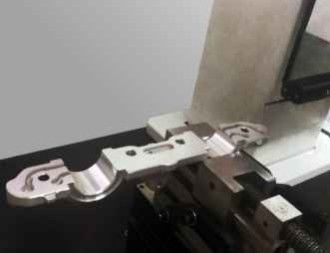

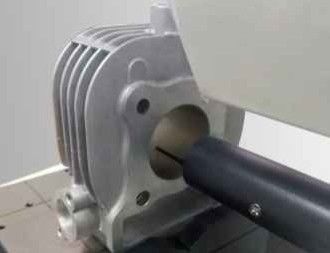

मापन केस स्टडीज
SR2023G-tbo विनिर्देश
| पैरामीटर | विनिर्देश |
|---|
| मापन रेंज X-अक्ष | 120मिमी |
| मापन रेंज Z-अक्ष | 420मिमी |
| मापन रेंज Z1-अक्ष | ±620µm/262144:1 |
| खुरदरापन पैरामीटर रैखिक सटीकता¹ | ±3% |
| पुनरावृत्ति | 1δ≤1nm |
| कटऑफ तरंग दैर्ध्य | 0.025, 0.08, 0.25, 0.8, 2.5, 8मिमी |
| रेटिंग लंबाई | µmX2,3,4,5,6,7 |
| अवशिष्ट शोर | ≤0.12µm |
| ड्राइव गति X-अक्ष | 0.05~20मिमी/सेकंड |
| ड्राइव गति Z-अक्ष | 0.2~20मिमी/सेकंड |
मापन कार्य
खुरदरापन: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
वेविनेस: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
मूल कंटूर: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
सिस्टम घटक
आर श्रृंखला गाइड-फ्री रफनेस सेंसर
- रिज़ॉल्यूशन: 65536:1/262144:1
- रेंज: ±420µm/±620µm
- रैखिक सटीकता: R:±4%/±3%
- अवशिष्ट शोर: ≤0.007µm/≤0.005µm
- खुरदरापन संदर्भ: गाइड, कोई लीड नहीं
- उत्कृष्ट आवृत्ति प्रतिक्रिया विशेषताओं और व्यापक सिग्नल बैंडविड्थ के साथ नो-हेड रफनेस सेंसर
ड्राइवर विकल्प
Dsh लो नॉइज़ ड्राइवर / Dch लो नॉइज़ सिरेमिक ड्राइवर(अपनी आवश्यकताओं के अनुसार चुनें)
- रेल यात्रा: 100-150मिमी/180~220मिमी
- संख्या अंतराल: 0.05~2µm/0.05~5µm
- कंटूर सीधापन: 0.3µm/100मिमी
- खुरदरापन अवशिष्ट मान: ≤0.005µm
- अधिकतम गति: 20मिमी/सेकंड
- न्यूनतम मापन गति: 0.1मिमी/सेकंड
- लो-नॉइज़ एक्चुएटर मानक भागों के लिए प्रोफाइल मापन सटीकता आवश्यकताओं को पूरा करता है
कॉलम घटक
Cnf हाई स्पीड कॉलम / Cnfl हाई स्पीड लॉन्ग कॉलम(अपनी आवश्यकताओं के अनुसार चुनें)
- रेंज: 320~420मिमी / 520~620मिमी
- अधिकतम गति: 20मिमी/सेकंड
- न्यूनतम गति: 0.2मिमी/सेकंड
- स्थिति सटीकता: 0.005मिमी
- फ्रेम डिजाइन के साथ हाई-स्पीड कॉलम, दीर्घकालिक विरूपण प्रतिरोध, सटीक तेज ट्रांसमिशन संरचना
प्लेटफ़ॉर्म घटक
Mpe इंटीग्रल एर्गोनोमिक मशीन टेबल
- सामग्री: संगमरमर
- विनिर्देश: 500*800, 500*1000
- कॉम्पैक्ट संरचना, सुविधाजनक रखरखाव, स्थान-बचत के साथ इंटीग्रल डिजाइन
- एर्गोनोमिक डिजाइन ऑपरेटर की थकान को कम करता है
