| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | हीलियम |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 3 ~ 5 सप्ताह |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 40 |

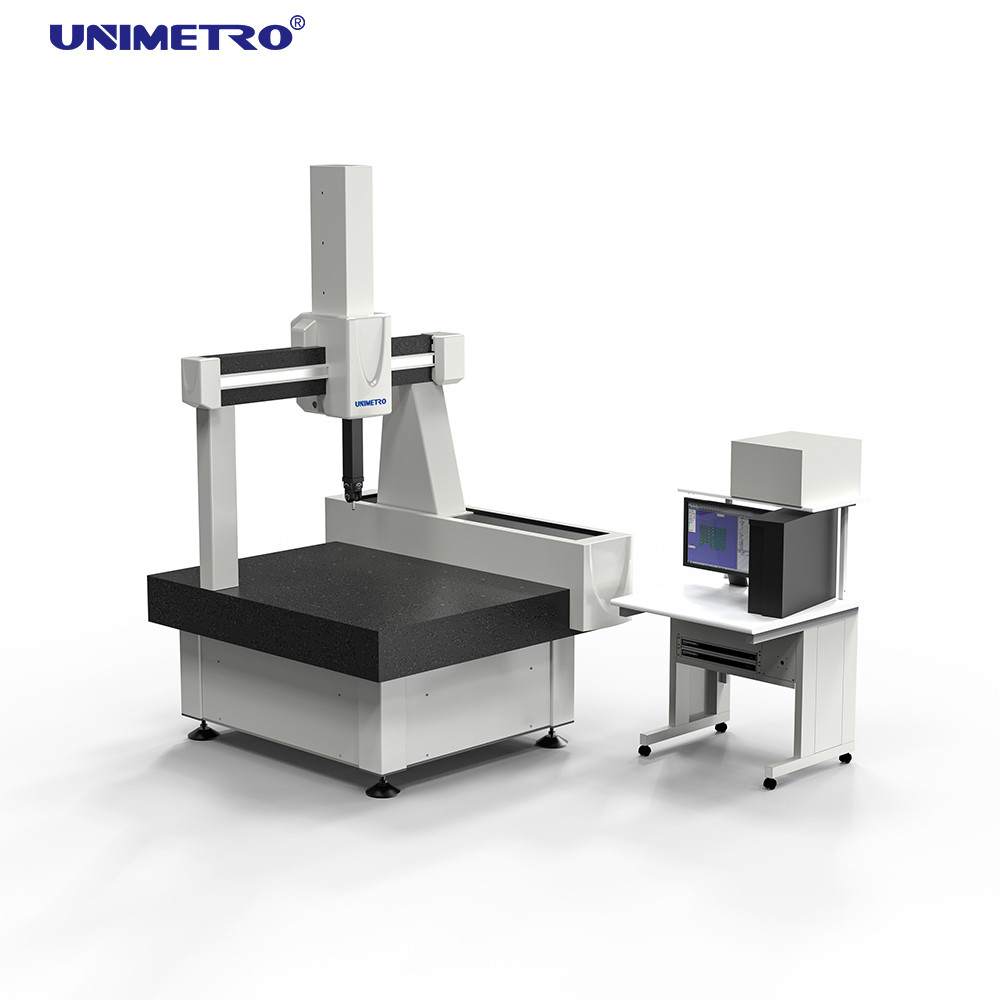

| प्रोडक्ट का नाम: | सीएमएम समन्वय मापने की मशीन | सामग्री: | संगमरमर का आधार |
|---|---|---|---|
| मापने की सीमा: | 710 X 1016 X 610 मिमी | ओवरऑल डायमेंशन: | 1460 X 1800 X 2700 मिमी |
| मशीन वजन: | 2380 किग्रा | एमपीई: | ≤ 1.8+एल/350 (सुक्ष्ममापी) |
| एमपीईपी: | ≤ 2.3μm | स्केल समाधान: | 0.5 उम |
| प्रमुखता देना: | 3 डी सीएमएम समन्वय मापने की मशीन,हीलियम 3 डी समन्वय मापने की मशीन |
||
"हेलियम" सीरीज यूनिमेट्रो की उच्चतम परिशुद्धता वाली 3 डी निर्देशांक मापने वाली मशीन का प्रतिनिधित्व करती है, जिसमें पूरी तरह से विकसित और डिजाइन की गई जर्मन तकनीक है।निर्माण के दौरान प्रत्येक घटक का सख्त चयन किया जाता हैसभी मशीनें अल्ट्रा-प्रेसिजन लेजर माप और DKD-प्रमाणित ठोस माप का उपयोग करके ISO 10360-2 मानकों के अनुसार प्रमाणित हैं।
| पैरामीटर | विनिर्देश |
|---|---|
| माप क्षेत्र | X=710mm, Y=1016mm, Z=610mm |
| समग्र आयाम | 1460 × 1800 × 2700 मिमी |
| अधिकतम भाग भार | 1000 किलो |
| मशीन का वजन | 2380 किलोग्राम |
| एमपीई | ≤ 1.8+L/350 (μm) |
| एमपीईपी | ≤ 2.3μm |
| स्केल रिज़ॉल्यूशन | 0.5μm |
| अधिकतम 3D गति | 520 मिमी/सेकंड |
| अधिकतम 3D त्वरण | 900 मिमी/सेकंड |
तर्कसंगत-डीएमआईएस- एक व्यापक 3D माप सॉफ्टवेयर पैकेज जो पूर्ण मूल DMIS कर्नेल समर्थन (ISO 22093:2003 मानक) के साथ विकसित किया गया है। इसे शुरुआती और उन्नत उपयोगकर्ताओं दोनों के लिए डिज़ाइन किया गया है।यह सीएमएम माप सॉफ्टवेयर के लिए मानक निर्धारित करता है.
प्रोब हेड:एमएच20आई मैनुअल हेड रेनिशाव द्वारा
| विशेषता | विनिर्देश |
|---|---|
| स्थिति की पुनरावृत्ति | ±0.5 μm |
| स्थान निर्धारण के चरण | 15° |
| घूर्णन अक्ष | ±180° |
| स्विंग अक्ष | 0°-90° |
| कुल पदों की संख्या | 140 मिमी |
| परिचालन तापमान | 10-40°C |
जांच घटक:M2 जांच संयोजन के साथ TP20 SF मॉड्यूल
| भाग संख्या | विवरण | विनिर्देश | मात्रा |
|---|---|---|---|
| A-5004-7585 | जांच की विस्तार छड़ी | 10 मिमी | 1 |
| A-5004-7586 | जांच की विस्तार छड़ी | 20 मिमी | 2 |
| A-5000-2280 | जांच की विस्तार छड़ी | 240 मिमी | 1 |
| A-5000-7805 | बॉल जांच | Φ0.7×10 मिमी | 2 |
| A-5000-7806 | बॉल जांच | Φ1×10 मिमी | 2 |
| A-5000-3603 | बॉल जांच | Φ2×10 मिमी | 2 |
| A-5000-3604 | बॉल जांच | Φ3×10 मिमी | 2 |
| A-5000-4161 | बॉल जांच | Φ4×10 मिमी | 1 |
| A-5000-2286 | बॉल जांच | Φ5×10 मिमी | 1 |
| - | जांच कुंजी | - | 2 |
कुल मिलाकर:10 प्रकार, 16 टुकड़े
