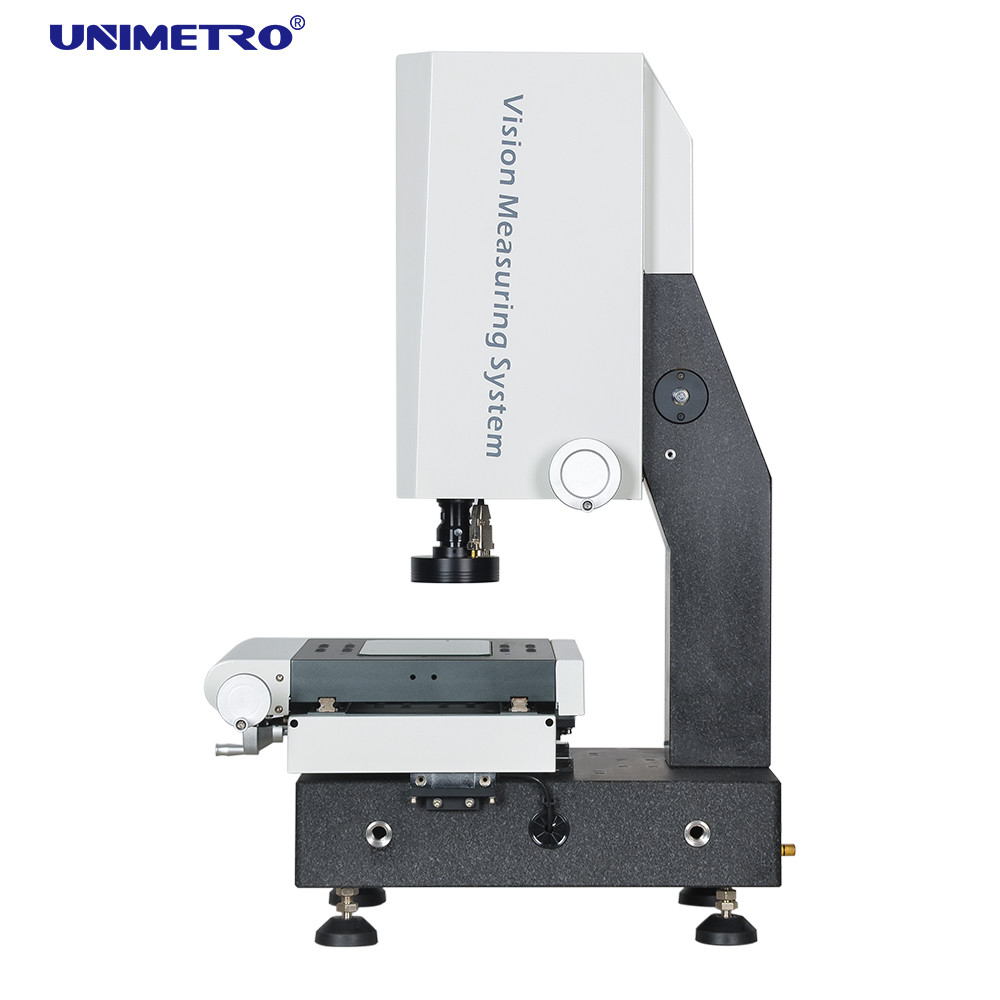

सीएडी ड्राइंग सपोर्ट के साथ मैनुअल ट्रैवल ऑप्टिकल माप उपकरण, 150 किग्रा







ऑप्टिकल माप उपकरण सटीक भौतिक आयाम मापने, माइक्रोन स्तर तक सटीकता के लिए उपयोग किया जाने वाला एक उपकरण है, जो काम के टुकड़े की छवि को कैप्चर करने, छवि पिक्सेल का विश्लेषण करने और मापने वाले सॉफ़्टवेयर के साथ 2 डी आयाम की गणना करने के लिए कैमरे का उपयोग करने वाला एक ऑप्टिकल माप उपकरण है।

◉ बेसिक सीरीज़ ऑप्टिकल माप उपकरण UNIMETRO द्वारा डिज़ाइन और विकसित किया गया है, जो एक लोकप्रिय मॉडल है जो अधिकांश सटीक 2D आयाम मापने वाले एप्लिकेशन और विभिन्न उद्योगों के अंतिम उपयोगकर्ताओं, जैसे मोल्ड, इलेक्ट्रॉनिक्स, सेमी कंडक्टर, प्लास्टिक इंजेक्शन, 3C उत्पाद, चिकित्सा देखभाल, विमानन ... आदि के लिए उपयुक्त है। यह आपके उत्पादों की गुणवत्ता नियंत्रण प्रक्रिया में उपयोग किया जाने वाला एक महत्वपूर्ण उपकरण है, जो आपके उत्पादों की आयाम सटीकता सुनिश्चित करता है, आपके उत्पादों को अधिक प्रतिस्पर्धी बनाता है।
◉ सटीक भागों का निर्माण करने वाली अधिकांश फैक्ट्रियों के लिए बेसिक श्रृंखला ऑप्टिकल माप उपकरण सबसे आम मॉडल है। यह छोटी मात्रा के नमूनों को मापने के अनुप्रयोग के लिए उपयुक्त है। उपयोगकर्ता के अनुकूल सॉफ्टवेयर के साथ 3 अक्ष मैनुअल नियंत्रण, ऑपरेटर को बहुत कम समय में मशीन का उपयोग करने की अनुमति देता है।

◉ 3-अक्ष 0.0005 मिमी उच्च-रिज़ॉल्यूशन रैखिक सेंसर के साथ, मशीन बेस और कॉलम के रूप में उच्च सटीकता और स्थिरता वाले ग्रेनाइट का उपयोग करना
----प्रत्येक मशीन का उच्च प्रदर्शन और सटीकता सुनिश्चित करें।
एल्यूमीनियम कार्य चरण और हार्ड एनोडाइजिंग सतह प्रसंस्करण के साथ HIWIN रैखिक गाइड मार्ग और उच्च परिशुद्धता रैखिक गाइड रेल का उपयोग करना।
---- मशीन के उच्च गतिशील प्रदर्शन और लंबे जीवन चक्र के उपयोग को सुनिश्चित करता है।
◉ एक एकीकृत कोर नियंत्रण बॉक्स का उपयोग करना जो रैखिक स्केल, प्रकाश नियंत्रण और स्पर्श जांच सिग्नल ट्रांसफरिंग के लिए UNIMETRO द्वारा विकसित किया गया है।
---- आसान वायरिंग और रखरखाव सुनिश्चित करें। मशीन की स्थिरता को अत्यधिक बढ़ाएँ।
◉ समानांतर प्रकाश पथ के साथ प्रोग्रामयोग्य समोच्च एलईडी लाइट, छवि के विरूपण से बचाती है।
---- माप की सटीकता सुनिश्चित करता है।
◉ 8 सेक्शन सॉफ्टवेयर नियंत्रण एलईडी रिंग लाइट के साथ, कई रोशनी वाले कोण और चमक प्रदान करते हैं।
---- विभिन्न आकार और सामग्री वाले भागों के लिए फिट।
◉ प्रकाश मापदंडों को भाग मापने के कार्यक्रम में रिकॉर्ड किया जा सकता है, उपयोगकर्ताओं को मापने की प्रक्रिया के दौरान समायोजित करने की आवश्यकता नहीं है।
----अनुकूल और सुविधाजनक उपयोग।







◆ ढालना उद्योग

◆ऑटोमोबाइल विनिर्माण

◆चिकित्सा उद्योग

◆यांत्रिक विनिर्माण

◆3सी डिजिटल उद्योग

◆पीसीबी उत्पादन

वगैरह।





◆ HIWIN रैखिक गाइड रास्ता

◆ एल्यूमिनियम कार्य चरण और हार्ड एनोडाइजिंग

◆ एकीकृत कोर नियंत्रण बॉक्स

◆ 3 अक्ष 0.5um रिज़ॉल्यूशन रैखिक स्केल

◆ मल्टी फंक्शन एलईडी समानांतर प्रकाश समूह

◆ औद्योगिक ग्रेड उच्च रिज़ॉल्यूशन सीसीडी कैमरा

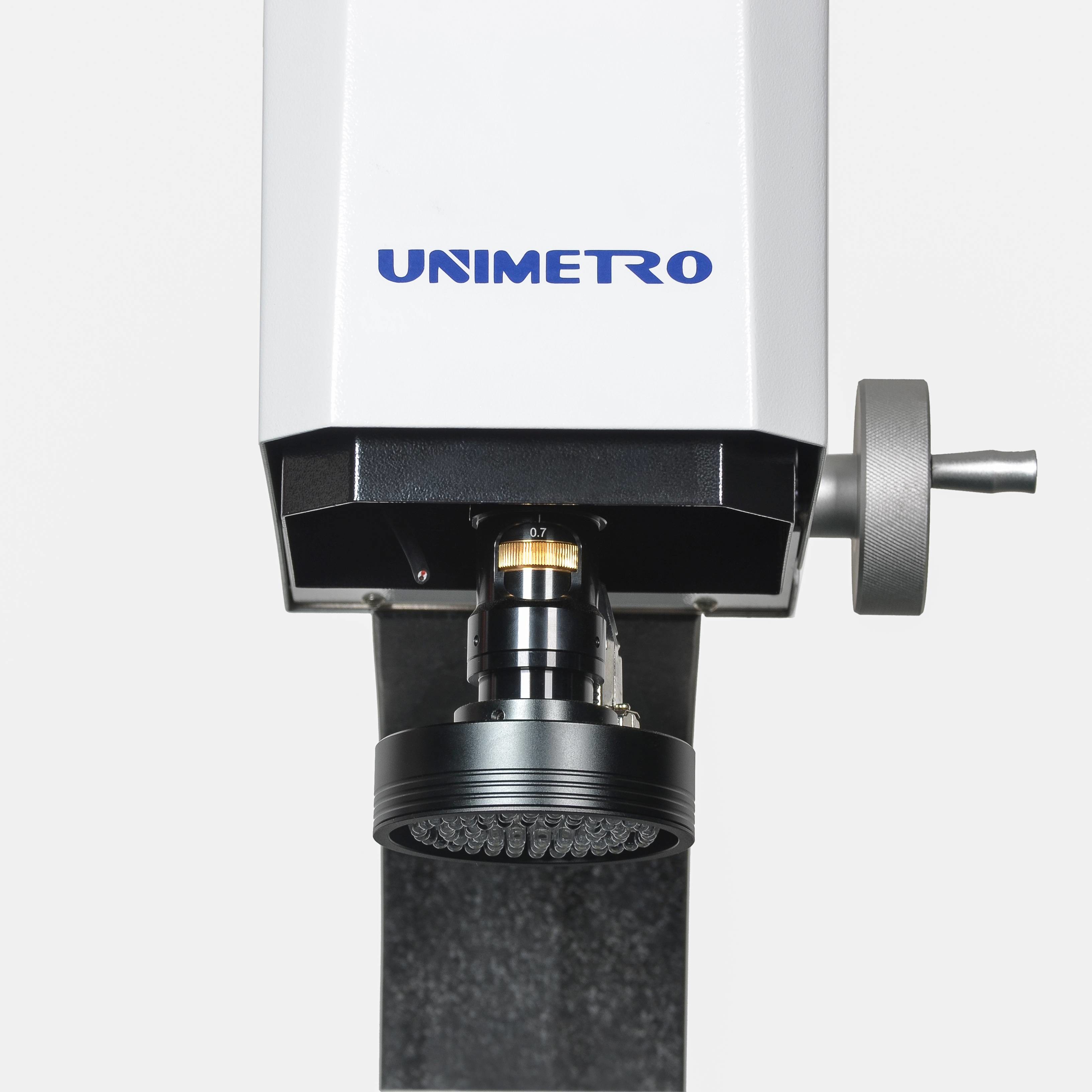

◆ 0.7-4.5X मैनुअल डेंटेड ज़ूम लेंस उच्च पुनरावृत्ति के साथ

◆ कई बाहरी सहायक उपकरणों का समर्थन



UNIMETRO INSPECT3D सॉफ्टवेयर उपयोगकर्ता के अनुकूल यूआई, सीखने में आसान, शक्तिशाली फ़ंक्शन के साथ है, जो उपयोगकर्ताओं को हासिल करने की अनुमति देता है

तेज़ और सटीक माप। सॉफ्टवेयर पूर्ण अंग्रेजी भाषा यूआई की पेशकश कर रहा है, नई भाषा के विकास की भी अनुमति देता है।
