| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE |
| मॉडल संख्या: | वह |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का खोल |
| प्रसव के समय: | 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10 प्रति माह |
| पावर वोल्टेज: | 220V | वायुदाब: | 0.7-1.0MPA |
|---|---|---|---|
| फ़िल्टर सटीकता: | 0.3 उम | हवा की आपूर्ति: | 0.12-0.45m³/मिनट |
| कार्य तापमान: | 18-22 डिग्री सेल्सियस | प्रति घंटा तापमान चक्र: | 1 डिग्री सेल्सियस / एच |
| अधिकतम 3डी त्वरण: | 900मिमी/सेकंड | मैक्स 3डी स्पीड: | 520 मिमी / एस |
| प्रमुखता देना: | सीएमएम 3डी मापने की मशीन,0.1um 3डी मापने की मशीन,मोल्ड 3डी कोऑर्डिनेट मापने की मशीन |
||

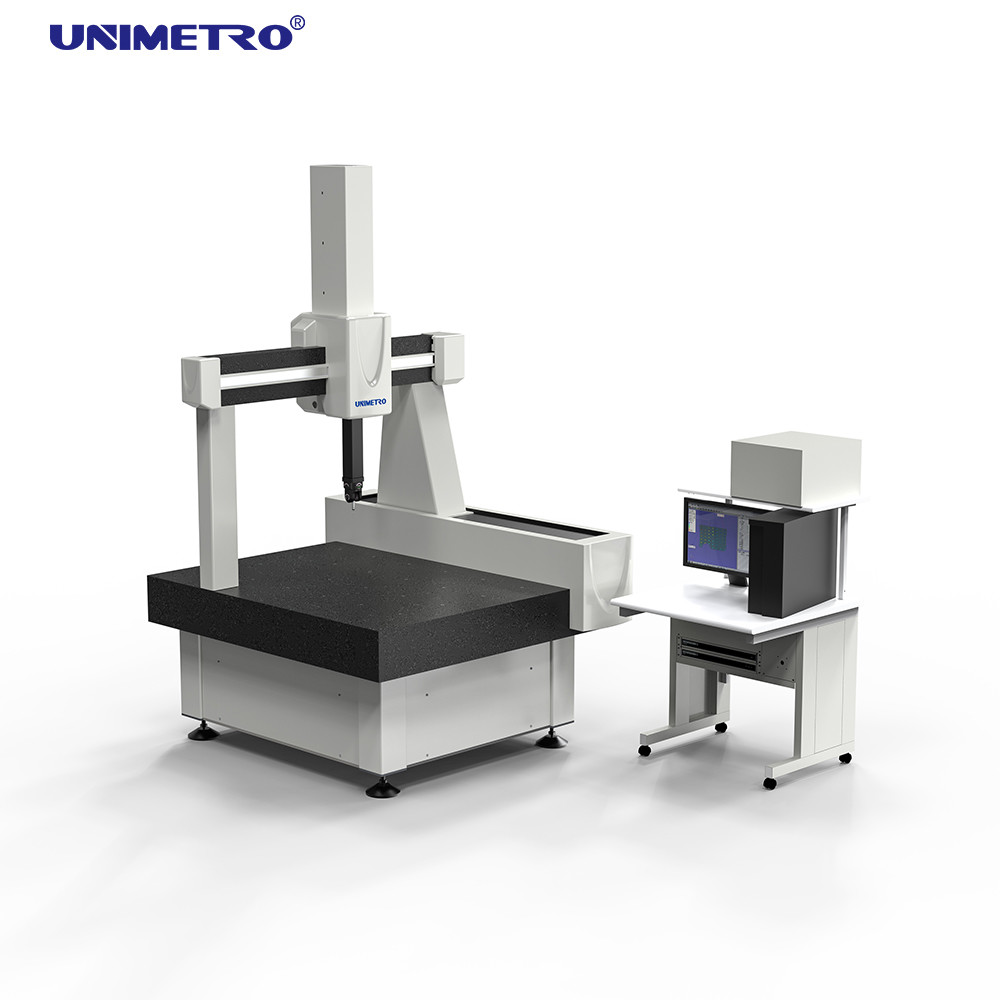

"हीलियम" UNIMETRO द्वारा पूरी तरह से विकसित और डिज़ाइन की गई उच्चतम परिशुद्धता मशीन का प्रतिनिधित्व करता है। निर्माण के दौरान प्रत्येक घटक का कड़ाई से चयन किया जाता है, जो एकदम सही और समय पर असेंबली सुनिश्चित करता है। सभी मापन मशीनों को ISO 10360-2 मानकों के अनुसार स्वीकार किया जाता है, जिसमें अल्ट्रा-प्रिसिजन लेजर मापन और DKD-प्रमाणित ठोस मापों के साथ दो मानकीकृत स्वीकृति प्रक्रियाएं शामिल हैं।
| पैरामीटर | विनिर्देश |
|---|---|
| मापन क्षेत्र | X=710mm, Y=1016mm, Z=610mm |
| समग्र आयाम | 1460 × 1800 × 2700 mm |
| अधिकतम भाग वजन | 1000kg |
| मशीन का वजन | 2380kg |
| MPEe | ≤ 1.8+L/350 (µm) |
| MPEp | ≤ 2.3µm |
| स्केल रिज़ॉल्यूशन | 0.5µm |
| अधिकतम 3D गति | 520mm/s |
| अधिकतम 3D त्वरण | 900mm/s |
रैशनल-DMIS - एक नव विकसित बड़े पैमाने पर एकीकृत 3D मापन सॉफ्टवेयर पैकेज जो शुरुआती और उन्नत दोनों उपयोगकर्ताओं के लिए डिज़ाइन किया गया है। ISO 22093:2003 मानकों के साथ पूर्ण मूल DMIS कर्नेल अनुपालन की सुविधा देता है, जिससे यह CMM मापन सॉफ्टवेयर मानकीकरण के लिए एक मॉडल बन जाता है।
प्रोब हेड: RENISHAW द्वारा MH20i मैनुअल हेड
| पैरामीटर | विनिर्देश |
|---|---|
| स्थिति की दोहराव | +0.5 µm |
| स्थिति निर्धारण चरण | 15° |
| घूर्णन अक्ष | +180° |
| स्विंग अक्ष | 0°-90° |
| कुल पदों की संख्या | 140mm |
| परिचालन तापमान | 10-40℃ |
प्रोब: TP20 SF मॉड्यूल / M2 प्रोब असेंबली
| संख्या | नाम | विनिर्देश | मात्रा |
|---|---|---|---|
| A-5004-7585 | प्रोब एक्सटेंशन रॉड | 10mm | 1 |
| A-5004-7586 | प्रोब एक्सटेंशन रॉड | 20mm | 2 |
| A-5000-2280 | प्रोब एक्सटेंशन रॉड | 240mm | 1 |
| A-5000-7805 | बॉल प्रोब | Φ0.7×10mm | 2 |
| A-5000-7806 | बॉल प्रोब | Φ1×10mm | 2 |
| A-5000-3603 | बॉल प्रोब | Φ2×10mm | 2 |
| A-5000-3604 | बॉल प्रोब | Φ3×10mm | 2 |
| A-5000-4161 | बॉल प्रोब | Φ4×10mm | 1 |
| A-5000-2286 | बॉल प्रोब | Φ5×10mm | 1 |
| प्रोब स्पैनर | 2 | ||
| कुल: | 10 प्रकार | 16pc | |
