| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE |
| मॉडल संख्या: | वह |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का खोल |
| प्रसव के समय: | 20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10 प्रति माह |
| पावर वोल्टेज: | 220V | वायुदाब: | 0.7-1.0MPA |
|---|---|---|---|
| फ़िल्टर सटीकता: | 0.3 उम | हवा की आपूर्ति: | 0.12-0.45m³/मिनट |
| कार्य तापमान: | 18-22 डिग्री सेल्सियस | प्रति घंटा तापमान चक्र: | 1 डिग्री सेल्सियस / एच |
| अधिकतम 3डी त्वरण: | 900मिमी/सेकंड | मैक्स 3डी स्पीड: | 520 मिमी / एस |
| प्रमुखता देना: | ढालना उद्योग 3D मापने की मशीन,0.1um रिज़ॉल्यूशन 3D मापने की मशीन,220V 3D समन्वय मापने की मशीन |
||

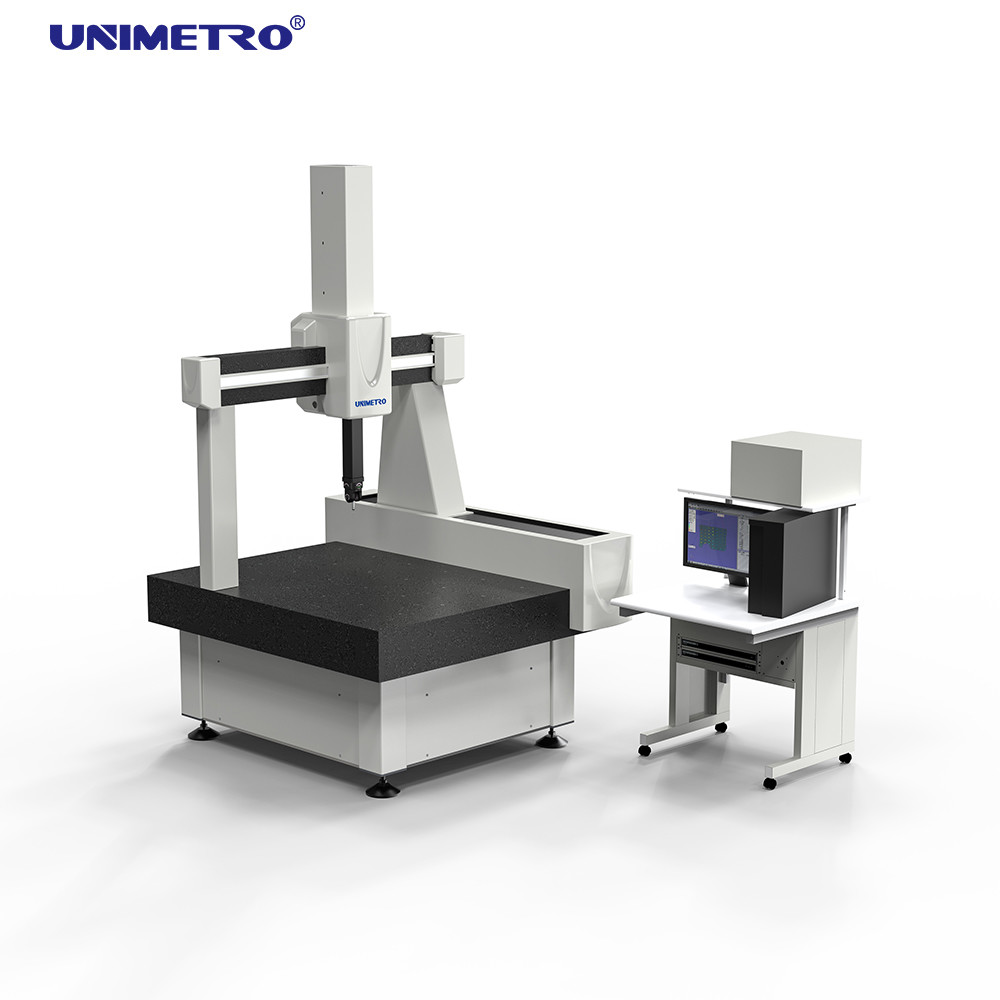

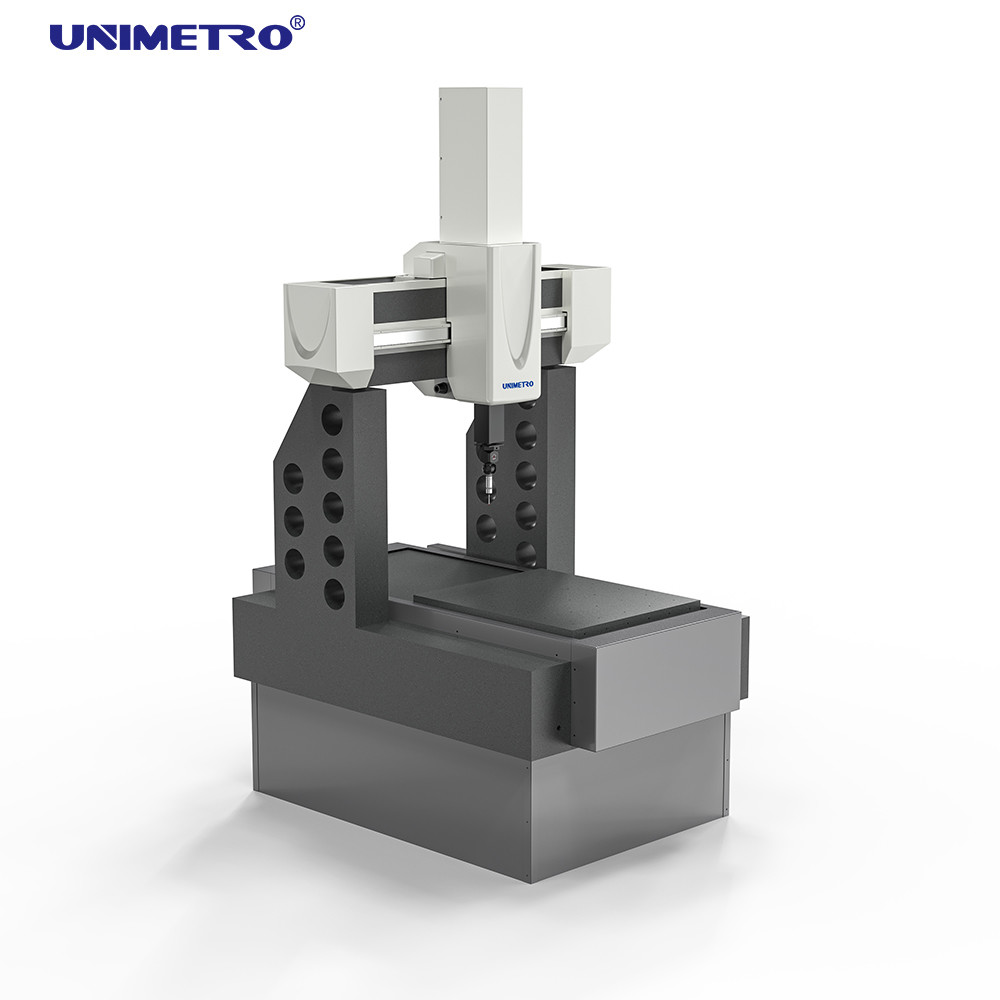

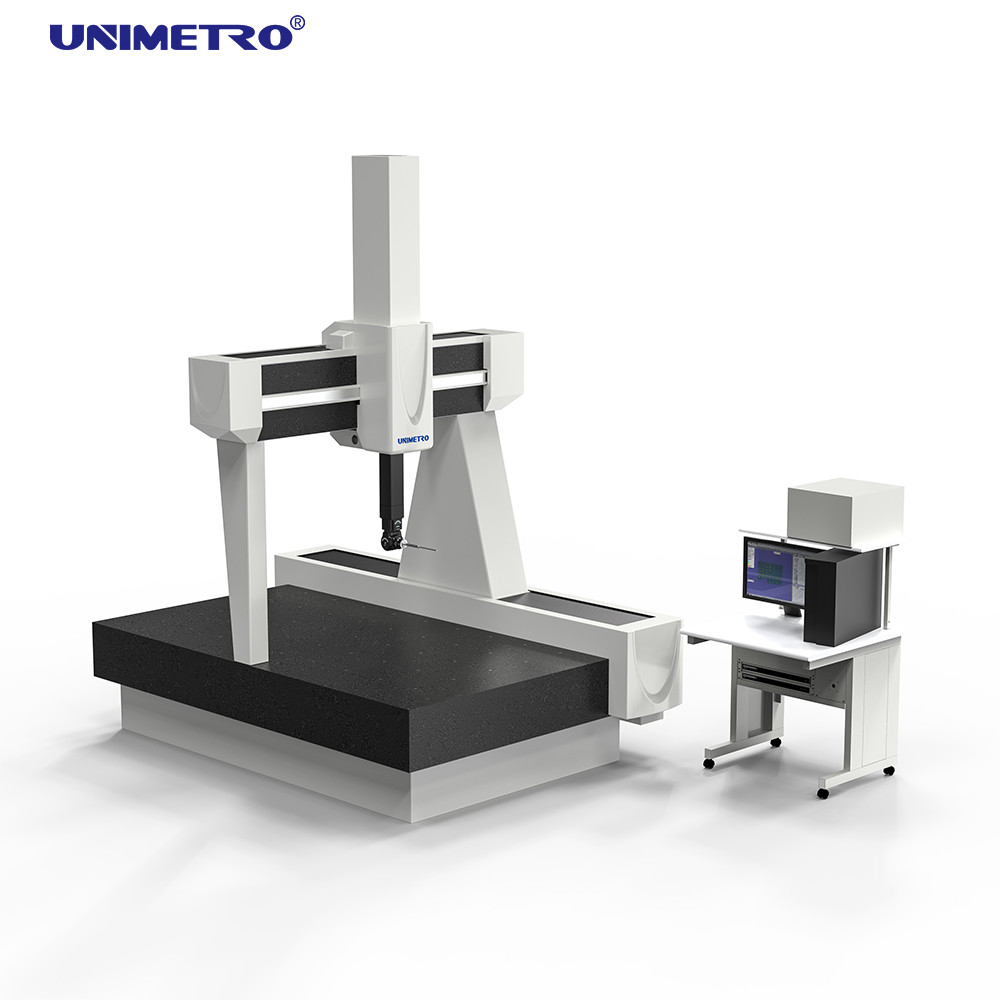

"हेलियम" उच्चतम परिशुद्धता मापने की मशीन का प्रतिनिधित्व करता है जिसे पूरी तरह से UNIMETRO द्वारा विकसित और डिजाइन किया गया है।विधानसभा के दौरान सही और समय पर एकीकरण सुनिश्चित करनासभी मापने वाली मशीनें आईएसओ 10360-2 मानकों के अनुसार स्वीकार की जाती हैं, जिसमें अल्ट्रा-प्रेसिजन लेजर माप और डीकेडी-प्रमाणित ठोस माप के साथ दो मानकीकृत स्वीकृति प्रक्रियाओं का उपयोग किया जाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| माप क्षेत्र | X=710mm, Y=1016mm, Z=610mm |
| समग्र आयाम | 1460 × 1800 × 2700 मिमी |
| अधिकतम भाग भार | 1000 किलो |
| मशीन का वजन | 2380 किलोग्राम |
| एमपीई | ≤ 1.8+L/350 (μm) |
| एमपीईपी | ≤ 2.3μm |
| स्केल रिज़ॉल्यूशन | 0.5μm |
| अधिकतम 3D गति | 520 मिमी/सेकंड |
| अधिकतम 3D त्वरण | 900 मिमी/सेकंड |
तर्कसंगत-डीएमआईएसएक नव विकसित बड़े पैमाने पर एकीकृत 3 डी माप सॉफ्टवेयर पैकेज है। शुरुआती और उन्नत उपयोगकर्ताओं दोनों को समायोजित करने के लिए डिज़ाइन किया गया है,यह सीएमएम माप सॉफ्टवेयर मानकीकरण के लिए एक मॉडल बन गया हैतर्कसंगत डीएमआईएस कार्यक्रमों को डीएमआईएस के संस्करण 5.0 तक पूर्ण और मूल डीएमआईएस कर्नेल के साथ डिज़ाइन किया गया है जो आईएसओ मानक (आईएसओ 22093:2003) के अनुरूप है।
प्रोब हेड: एमएच20आई मैन्युअल हेड रेनिशाव द्वारा
| विशेषता | विनिर्देश |
|---|---|
| स्थिति की पुनरावृत्ति | +0.5 μm |
| स्थान निर्धारण चरण | 15° |
| घूर्णन अक्ष | +180° |
| स्विंग अक्ष | 0° - 90° |
| कुल पदों की संख्या | 140 मिमी |
| परिचालन तापमान | 10-40°C |
जांच: टीपी20 एसएफ मॉड्यूल और एम2 जांच संयोजन
| संख्या | नाम | विनिर्देश | मात्रा |
|---|---|---|---|
| A-5004-7585 | जांच की विस्तार छड़ी | 10 मिमी | 1 |
| A-5004-7586 | जांच की विस्तार छड़ी | 20 मिमी | 2 |
| A-5000-2280 | जांच की विस्तार छड़ी | 240 मिमी | 1 |
| A-5000-7805 | बॉल जांच | Φ0.7×10 मिमी | 2 |
| A-5000-7806 | बॉल जांच | Φ1×10 मिमी | 2 |
| A-5000-3603 | बॉल जांच | Φ2×10 मिमी | 2 |
| A-5000-3604 | बॉल जांच | Φ3×10 मिमी | 2 |
| A-5000-4161 | बॉल जांच | Φ4×10 मिमी | 1 |
| A-5000-2286 | बॉल जांच | Φ5×10 मिमी | 1 |
| जांच कुंजी | 2 | ||
| कुल मिलाकर: | 10 प्रकार | 16 प्रतिशत | |
