| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UNIMETRO |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | हीलियम |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Discussible |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | 30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 30 प्रति माह |
| प्रोडक्ट का नाम: | 3डी को-ऑर्डिनेट मापने की मशीन | मापने की सीमा: | OEM, अनुकूलित करें |
|---|---|---|---|
| एमपीई: | ≤ 1.7+एल/350 (सुक्ष्ममापी) | एमपीईपी: | ≤ 2.3μm |
| बिजली की आपूर्ति: | 220V ± 10% | स्केल समाधान: | 0.5,0.1um |
| मैक्स 3डी स्पीड: | 500 मिमी / एस | अधिकतम 3डी त्वरण: | 900 मिमी / एस 2 |
| <i>Min.</i> <b>मिन।</b> <i>Air Pressure</i> <b>हवा का दबाव</b>: | 5.5बार (0.55 एमपीए) | वायु की खपत: | 150 एनएल/मिनट |
| प्रमुखता देना: | मशीनों को मापने के समन्वय,ऑप्टिकल का समन्वय मापने की मशीन |
||

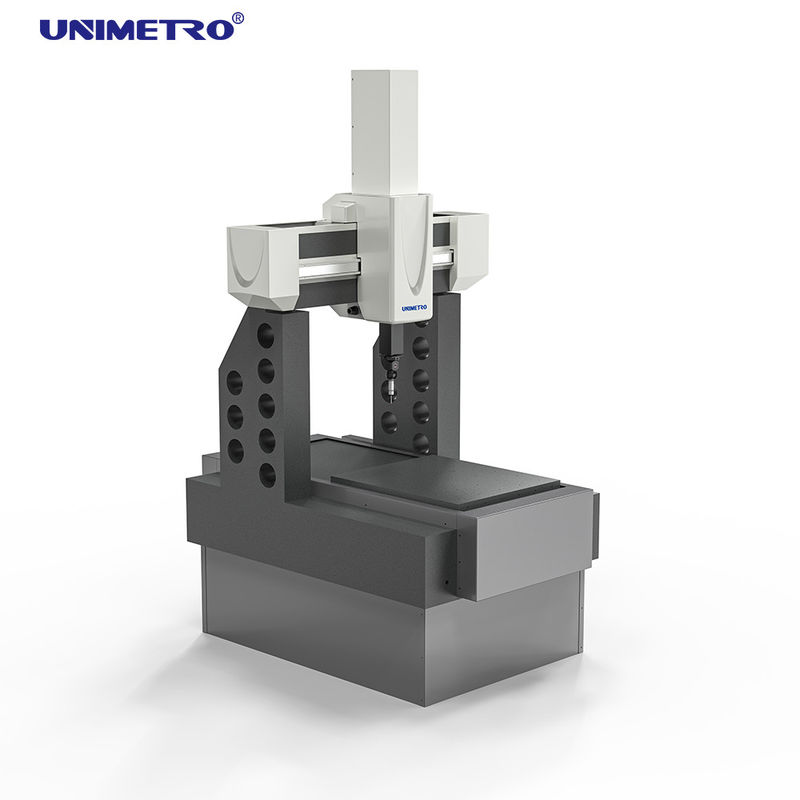

ब्रिज 3 डी कोऑर्डिनेट मापने वाली मशीन एक सरलीकृत डिजाइन को अपनाती है, जो सटीक मशीनिंग अनुप्रयोगों के लिए असाधारण लागत-प्रभावशीलता प्रदान करती है। इलेक्ट्रॉनिक्स में परीक्षण आवश्यकताओं के लिए आदर्श,मोल्ड, घरेलू उपकरण, ऑटोमोबाइल छोटे भागों, और विमानन घटकों।
ग्रेनाइट वर्किंग प्लेटफॉर्म 3 डी कोऑर्डिनेट मापने की मशीन की नींव के रूप में कार्य करता है, जिसमें तीनों अक्ष ग्रेनाइट सामग्री से बने होते हैं। यह तनाव मुक्त, जंग प्रतिरोधी,और कम थर्मल विस्तार गुणांक और न्यूनतम तापमान प्रेरित विरूपण के साथ जंग प्रतिरोधी गुणप्रभावी ढंग से मशीन के कंपन को कम करता है और समग्र प्रदर्शन को बढ़ाता है।
तीनों अक्षों पर घर्षण ट्रांसमिशन के साथ एक "स्व-सुधार विचलन" स्थिर ट्रांसमिशन प्रणाली है।"फिक्स्ड + माइक्रो सस्पेंशन" संरचना सटीक स्थिरता और गति स्थिरता बनाए रखते हुए गाइड रेल के लिए समानांतर संचरण सुनिश्चित करता हैअधिक सुरक्षित संचालन के लिए बेहतर टक्कर सुरक्षा प्रदान करता है।
0.1μm से 20nm तक के रिज़ॉल्यूशन के साथ रेनिशॉ उच्च परिशुद्धता ग्रिटिंग शासक का उपयोग करता है।रेनिशाओ की वैश्विक प्रतिष्ठा समन्वय प्रणाली के सभी घटकों के लिए गुणवत्ता और विश्वसनीय बिक्री के बाद सेवा सुनिश्चित करती है.
| वह | माप सीमा (मिमी) | सटीकता |
|---|---|---|
| X Y Z | एमपीई | |
| 500 | 500-1000। 400।500 | 1.3 + L/3503 |
| 600.700 | 600-1000। | 1.3 + L/3503 |
| 800 | 800-1500। 600।700 | 1.5 + L/3505 |
| 1000 | 1000-3000। | 1.5 + L/3505 |
हीलियम श्रृंखला 3 डी समन्वय मापने की मशीन विशेष रूप से छोटे और मध्यम आकार के उत्पादों, मोल्ड और इलेक्ट्रॉनिक उत्पादों के उद्योगों के लिए डिज़ाइन की गई है।ग्राहक आवश्यकताओं के अनुसार अनुकूलन योग्य आकारों में उपलब्धइसमें हल्के डिजाइन, त्वरित स्थापना और कोई नींव की आवश्यकता नहीं है।
Rational-DMIS एक व्यापक एकीकृत 3D माप सॉफ्टवेयर पैकेज है जो शुरुआती के अनुकूल उपयोगिता और उन्नत कार्यक्षमता दोनों के साथ विकसित किया गया है।आईएसओ मानक आईएसओ 22093 के अनुरूप एक देशी डीएमआईएस कर्नेल के साथ बनाया गया:2003, यह सीएमएम माप सॉफ्टवेयर के लिए मानक निर्धारित करता है।
MH20I मैन्युअल हेड द्वारा RENISHAW (मैनुअल)
PH20MT मोटर चालित प्रोब हेड RENISHAW
PH10T द्वारा RENISHAW
किसी भी M8 घुमावदार इंटरफेस जांच और विस्तार रॉड (अधिकतम अनुमेय लम्बाई 300 मिमी तक) के साथ संगत।
मुख्य रूप से मशीनरी, ऑटोमोटिव, विमानन, सैन्य, फर्नीचर, उपकरण प्रोटोटाइप में कैबिनेट, फ्रेम, गियर, कैम, वर्म गियर, कीड़े, ब्लेड, वक्र और घुमावदार सतहों को मापने के लिए उपयोग किया जाता है,और अन्य छोटे से मध्यम आकार के भागों और मोल्ड उद्योग.
इलेक्ट्रॉनिक्स, हार्डवेयर, और प्लास्टिक उद्योगों में भी कार्य टुकड़े के आयामों, आकार, और आकार सहिष्णुता के सटीक पता लगाने के लिए लागू। भाग निरीक्षण, आकार माप करने में सक्षम,और प्रक्रिया नियंत्रण कार्य.
